TSX-L 시리즈 단축 이동 스테이지
TSX-L Series Single-Axis Translation Stage
마이크로미터 헤드 또는 차동 조정기 구동을 선택할 수 있는 단축 이동 스테이지로, 모듈형 설계로 XY·XYZ 조합 구성이 가능합니다.
주요 특징
- 모듈형 설계로 스테이지를 XY, XYZ 조합으로 구성 가능; TSX-L1 마이크로미터 헤드 구동 행정 13mm, 눈금 10μm
- TSX-L2 차동 조정기 행정 8mm, 조 조정 시 1회전당 0.35mm 이동, 정밀 조정 눈금 2μm

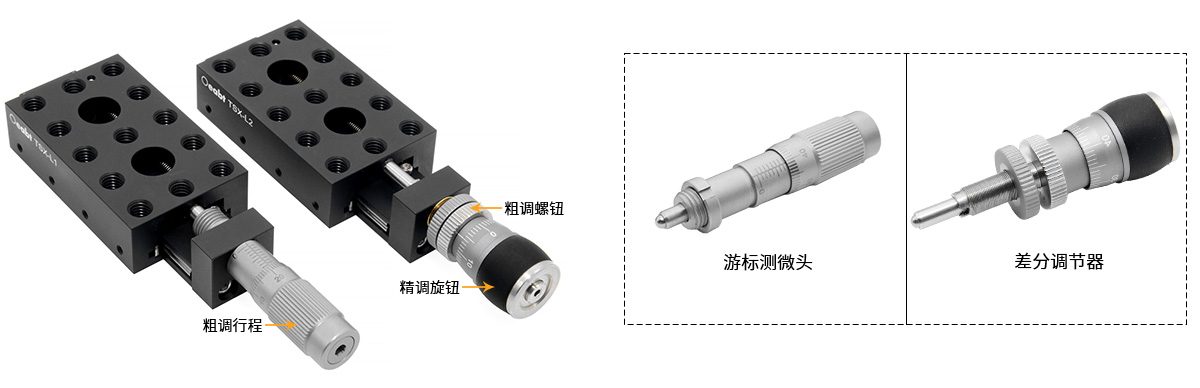

- 마이크로미터 헤드 또는 차동 조정기 조합 선택 가능
- TSX-L1 마이크로미터 헤드 구동 행정 13mm, 눈금 10μm

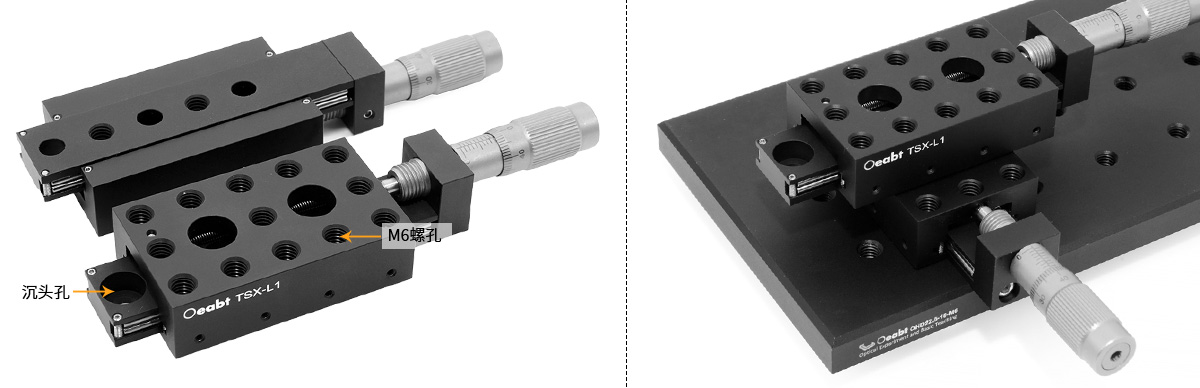

- 본체에 M6 나사 구멍 15개, 하단에 Ø6.0mm 카운터보어 2개

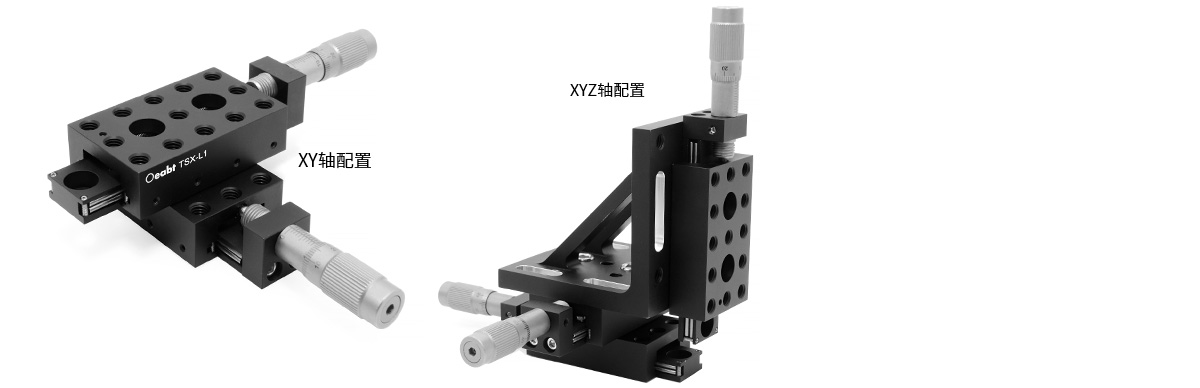

- 모듈형 설계로 스테이지를 XY, XYZ 조합으로 구성 가능
모델 구성
2개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | 90.8×36.1×18.1mm (조정기 제외) |
| 행정 범위 | 13mm |
| 구동 방식 | 버니어 마이크로미터 헤드 |
| 눈금 정밀도 | 10μm |
| 나사 종류 | M6 나사 구멍 15개, Ø6.0mm 카운터보어 2개 |
| 중량 | 127.2g |
| 재질 | 7075 알루미늄 합금 |
