TSX-Z25 Z축 시저 리프트 스테이지
TSX-Z25 Z-Axis Scissor Lift Stage

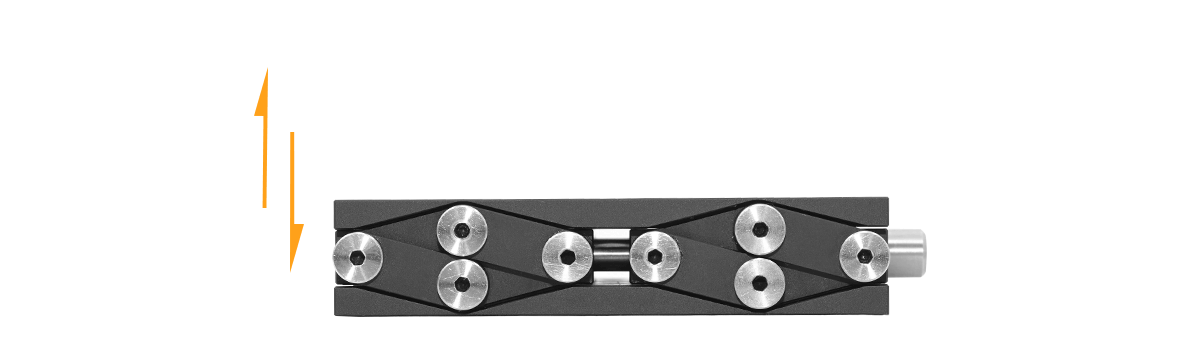

가위(시저) 구조로 25mm 높이 조정 범위를 제공하는 Z축 리프트 스테이지로, 최대 25kg의 수직 하중을 지지하며 상하단에 다양한 규격의 나사 구멍과 장착 홈을 갖추고 있습니다.
주요 특징
- Z축 높이 조정 범위 25mm, 테이블면 높이 21.3mm~46.8mm
- 장착 테이블면: 101.6×76.2mm
- 수직 하중 용량 55.1lbs(25kg)

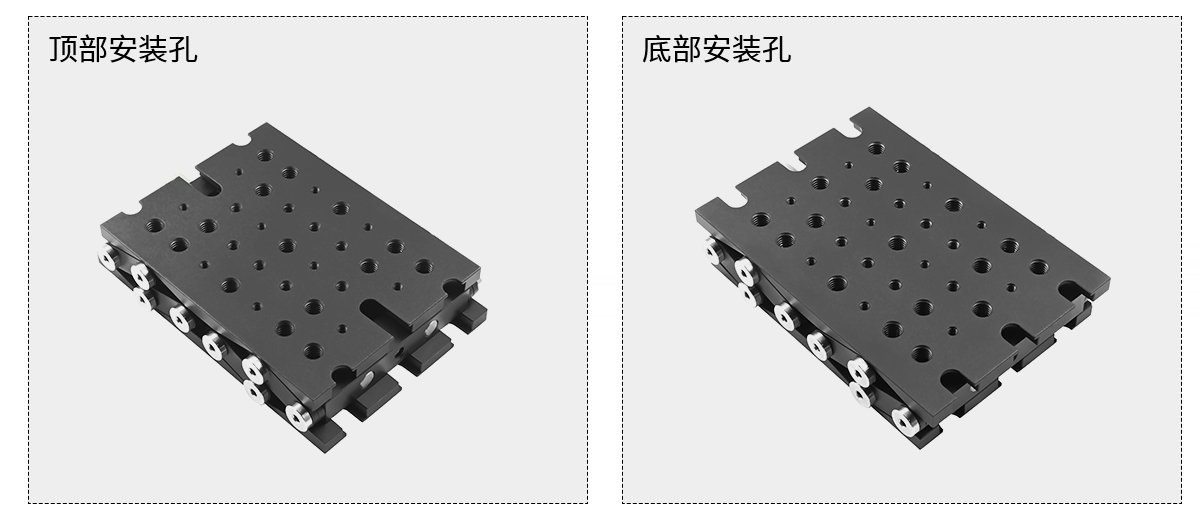

- 상단과 하단에 다양한 규격의 나사 구멍과 장착 홈
모델 구성
1개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| TSX-Z25 | 101.6×76.2mm | 약 488,040원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 장착 테이블면 | 101.6×76.2mm |
| 테이블면 높이 | 21.3mm-46.8mm |
| 조정 범위 | 25mm |
| 하중 용량 | 55.1lbs(25kg) |
| 중량 | 425.2g |
| 재질 | 7075 알루미늄 합금 |
