ARLED 링 조명 어댑터
ARLED Ring Light Adapter

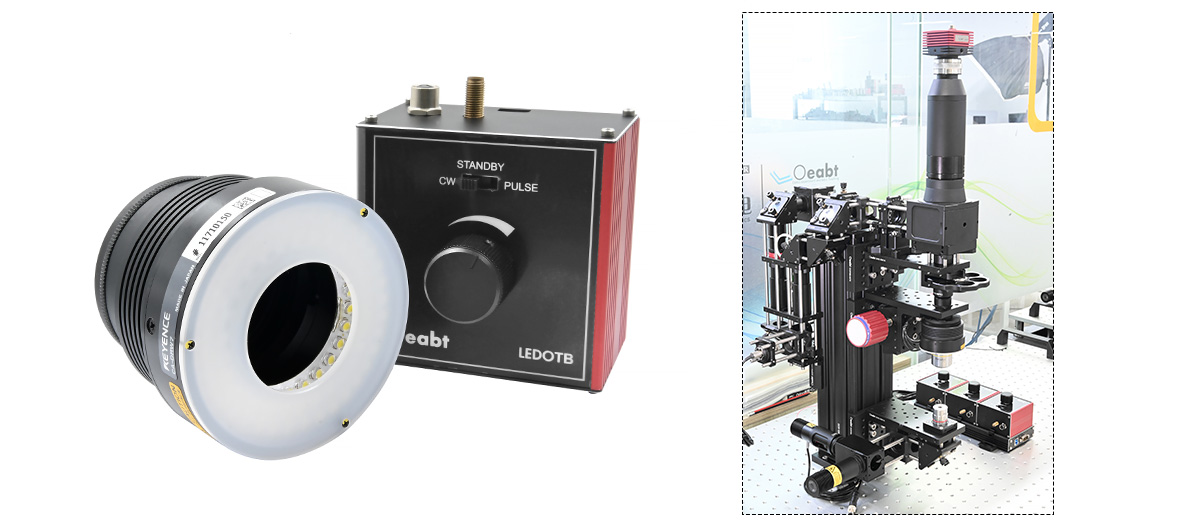

고밀도 LED 배열로 360도 원형 조사를 구현하는 링 조명 및 어댑터로, SM1/RMS 나사를 통해 대물렌즈에 연결할 수 있으며 컨트롤러와 조합해 외부 트리거 및 스트로브 조명을 지원합니다.
주요 특징
- 고밀도 LED 배열, 360도 원형 조사, 고휘도
- 콤팩트한 구조 설계로 설치 공간 절약
- 독특한 방열 구조로 광원 안정성 향상
- 광원과 컨트롤러가 분리된 구조, 아날로그 회로 채택, 단락 보호 기능 포함
- 외부 트리거 신호 동기 제어 및 스트로브 조명, 밝기 무단 조정 지원
- LEDOTB 조광 컨트롤러와 조합 시 단일 채널 LED 광원의 광도 조절 지원
- LED 링 라이트를 Oscam Vision® 시리즈 현미경 시스템에 확장 결합
- 일반 링 조명을 낙사조명 모듈에 연결해 케이지 시스템이나 렌즈 슬리브와 호환 가능

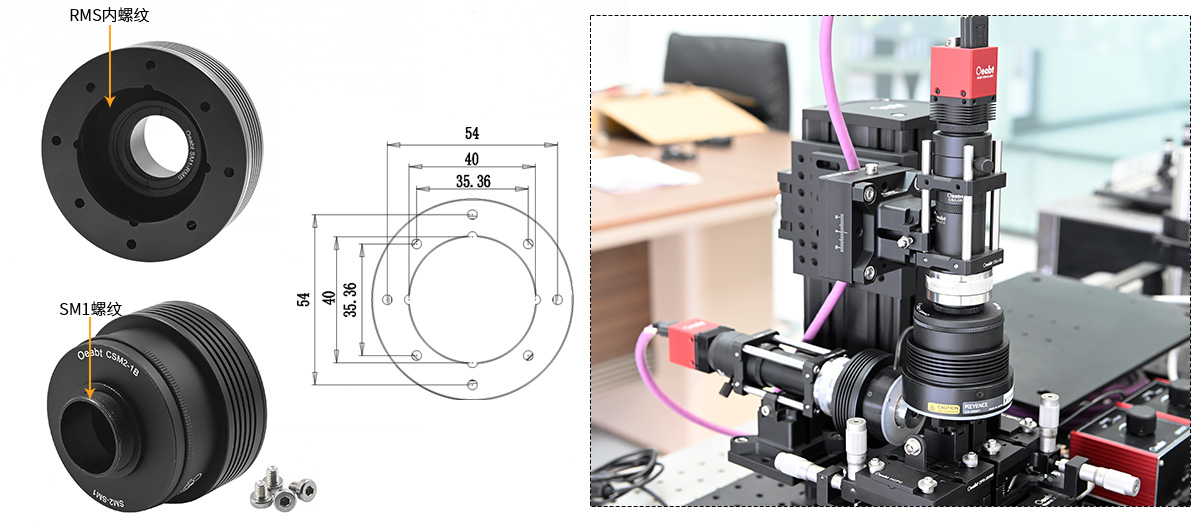

- SM1(1.035"-40) 수나사
- RMS(0.8"-36) 암나사, 어댑터 대물렌즈와 호환
- 나사 간격 35mm, 40mm, 54mm의 LED 링 라이트와 호환

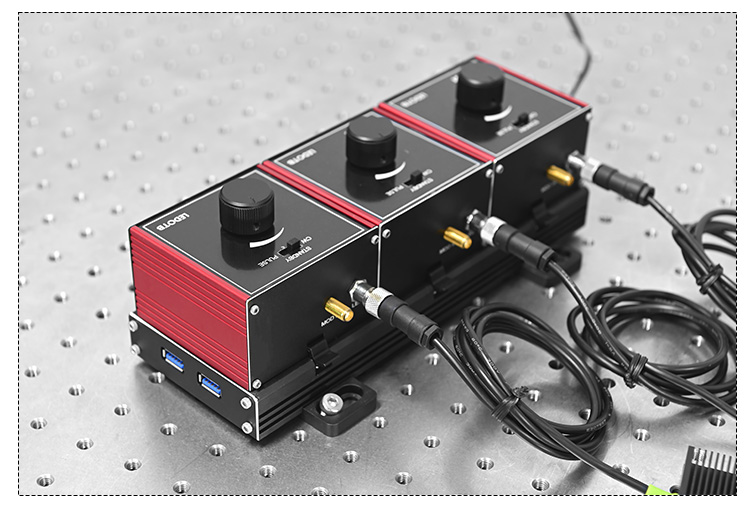

- 정렬된 실험용 LED 광원의 광도를 조절하는 소형 컨트롤러
- 단일 노브로 조작하는 사용하기 쉬운 LED 조광 컨트롤러 지원
- 연속 정전류 구동과 펄스 전류 조정 두 가지 모드
- 소형 크기로 LED-RL-MAX4K 링 조명과 빠르게 결합 가능
- 0-5V TTL 신호를 외부 입력하여 펄스 폭 및 주파수 조정 가능
모델 구성
4개 모델문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격 | Ø64.0×50mm |
| 장착 가능 범위 | M3 나사 간격 35, 40, 54mm의 링 조명 |
| 중심 구경 | SM1(1.035"-40) 수나사, RMS(0.8"-36) 암나사 |
| 나사 종류 | M3 카운터보어 12개 |
| 중량 | 116.7g |
| 재질 | 7075 알루미늄 합금 |

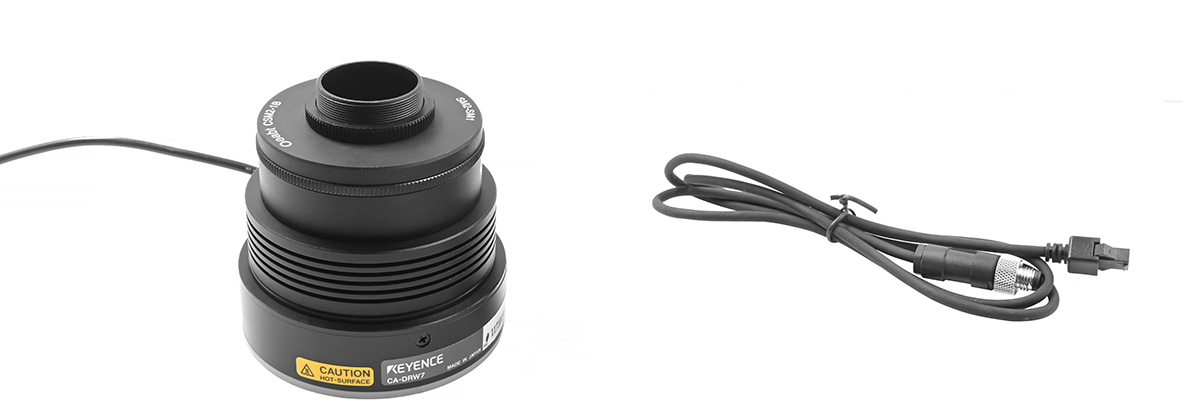

| 규격(링 조명) | Ø70×70.2mm |
| LED 색상 | 백색광 |
| 핀 인터페이스 | 3PIN 2핀 |
| 소비 전력 | 7.7W |
| 입력 전압 | 12V DC |
| 나사 종류(링 조명) | SM1(1.035"-40) 수나사 |
| 중량(링 조명) | 175.6g |
| LEDOTB-1000 | 5W |
| LEDOTB-2000 | 10W |

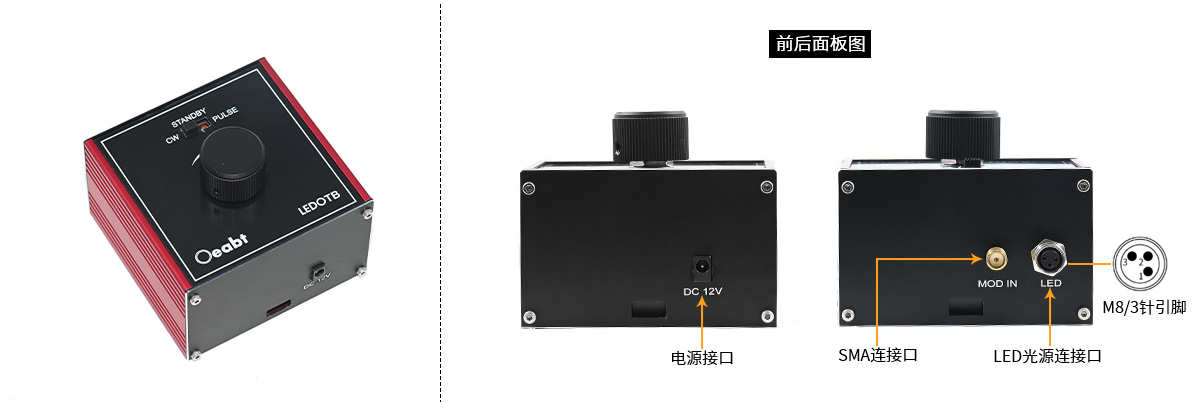

| 컨트롤러 외형 크기 | 76.0×74.0×47.0mm |
| 최대 스트로브 주파수 | 10kHz |
| 최소 스트로브 펄스폭 | 50μs |
| 스트로브 스위칭 시간 | ＜25μs |
| 동작 온도 | 0-40℃ |
| 보관 온도 | -40-70℃ |
| 입력 전압(컨트롤러) | 12V 정전압 직류 |
| 중량(컨트롤러) | 175g |
