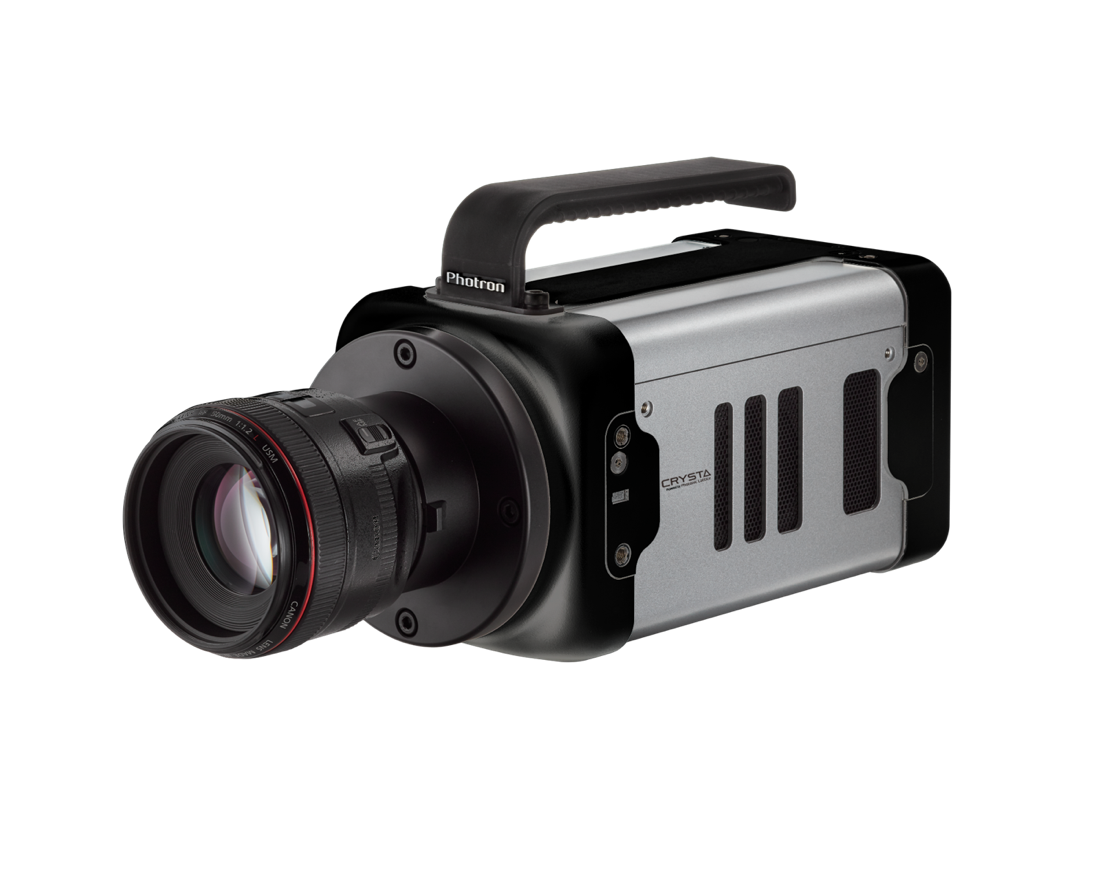

CRYSTA Nova S16 고속 편광 카메라
CRYSTA Nova S16 High-speed Polarization Camera
1024×1024 화소를 최대 16,000fps로 찍으면서 화소마다 위상차와 배향각을 함께 얻습니다. PA 시리즈가 멈춰 있는 잔류 응력을 본다면 이쪽은 응력이 퍼져 나가는 순간을 봅니다.
주요 특징
- 최대 해상도 1024×1024에서 1,000~16,000fps · 최대 프레임률 1,100,000fps
- 새로 개량한 고해상 편광 CMOS 센서 탑재 — 1회 촬영으로 위상차 계산에 필요한 편광 정보를 직접 취득
- 전용 메모리 128GB에 직접 기록 — 16,000fps로 5.46초 연속 촬영
- 최소 노출 시간 0.2µs · A/D 12-bit
- 120×120×217.2mm · 3.2kg — 고속 촬영 성능과 소형 경량 본체를 함께 가집니다
- 대학·연구기관의 응력 전파, 레오로지, 비뉴턴 유체, 간섭계 연구용
- 적용 사례 — 유리의 균열 전파 평가, 절삭 가공의 내부 응력 가시화, 그리스의 상태 변화 관찰, 투명 고분자 인장 시험
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 센서 | |
|---|---|
| 센서 방식 | 편광 이미지 센서 |
| 편광자 | 선형 편광자 |
| 유효 화소수 | 1.0 |
| 화소 배열 | 1024 × 1024 |
| 디지털화 비트 심도 | A/D 12-bit |
| 최대 프레임률 | 1,000~16,000 fps (최대 해상도) · 1,100,000 fps |
| 최소 노출 시간 | 0.2 µs |
| 측정 | |
| 출력 항목 | 위상차(nm), 배향각(°) |
| 측정 범위 | 0~130nm |
| 측정 파장 | 500~550nm |
| 기타 | |
| 렌즈 마운트 | F-Mount G 타입 (옵션: C-Mount, M42-Mount) |
| 데이터 인터페이스 | 기가비트 이더넷 |
| 메모리 | 128GB |
| 기록 시간 | 5.46초 (16,000fps 촬영 시) |
| 저장 형식 | RAW · AVI · BMP · CSV 등 (사용 소프트웨어에 따라 다릅니다) |
| 트리거 입력 | TTL · 스위치 · 소프트웨어 트리거 |
| 전원 | AC 100~240V (50/60Hz · 동봉 어댑터) · DC 22~32V |
| 소비 전력 | 150VA (DC) |
| 치수 (가로×세로×길이) | 120 × 120 × 217.2 mm |
| 질량 | 3.2 kg |
다음으로
이 제품과 관련된 글
이 제품을 고르고 쓸 때 배경이 되는 개념과 기록입니다.
관련 제품
같은 TGV 초미세 크랙 검사 장비 중에서 사양이 가까운 제품입니다.

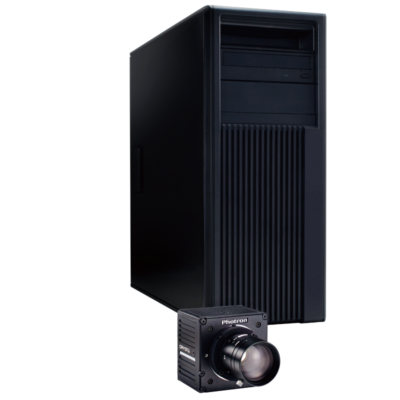

카메라 헤드와 전용 PC 구성
CRYSTA PI-5WP 소형 고속 편광 카메라
CRYSTA PI-5WP High-speed Polarization Camera
카메라 헤드가 74×75×62mm·0.48kg인 소형 구성으로, 촬영 영상을 PC 메모리로 실시간 전송하고 임베디드 개발용 SDK를 기본 제공합니다. 위상차 측정 범위는 0~260nm로 CRYSTA Nova S16의 두 배입니다.

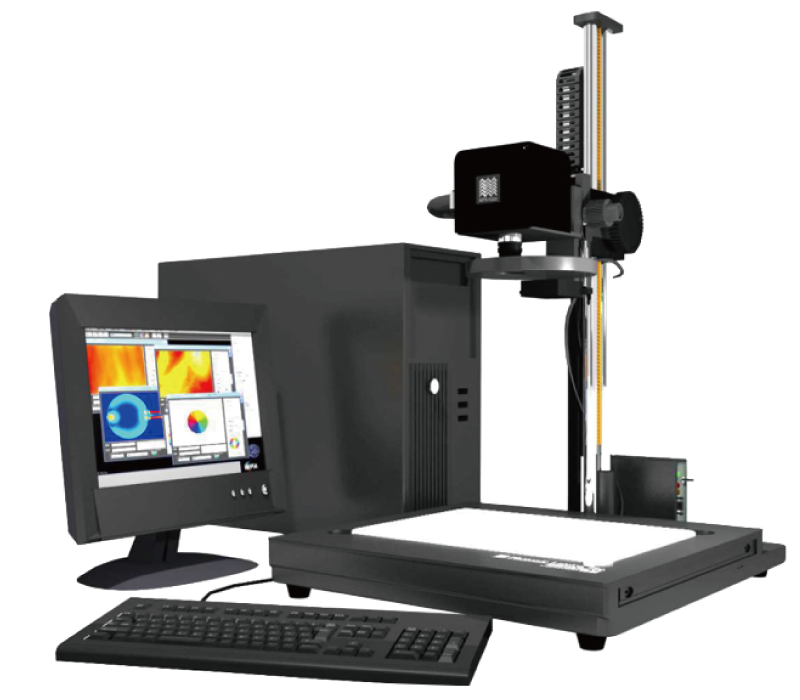

WPA-KAMAKIRI 고공간분해 복굴절·응력 측정 시스템
WPA-KAMAKIRI 2D Birefringence Measurement System
WPA 시리즈 중 공간 분해가 중요한 대상에 맞춘 구성입니다. 위상차가 1,000nm를 넘는 PET 필름이나 수지 성형품은 한 파장만으로는 분포를 가릴 수 없어, 523·543·575nm 세 파장에서 잰 값을 견줘 약 3,000nm까지 정량화합니다.

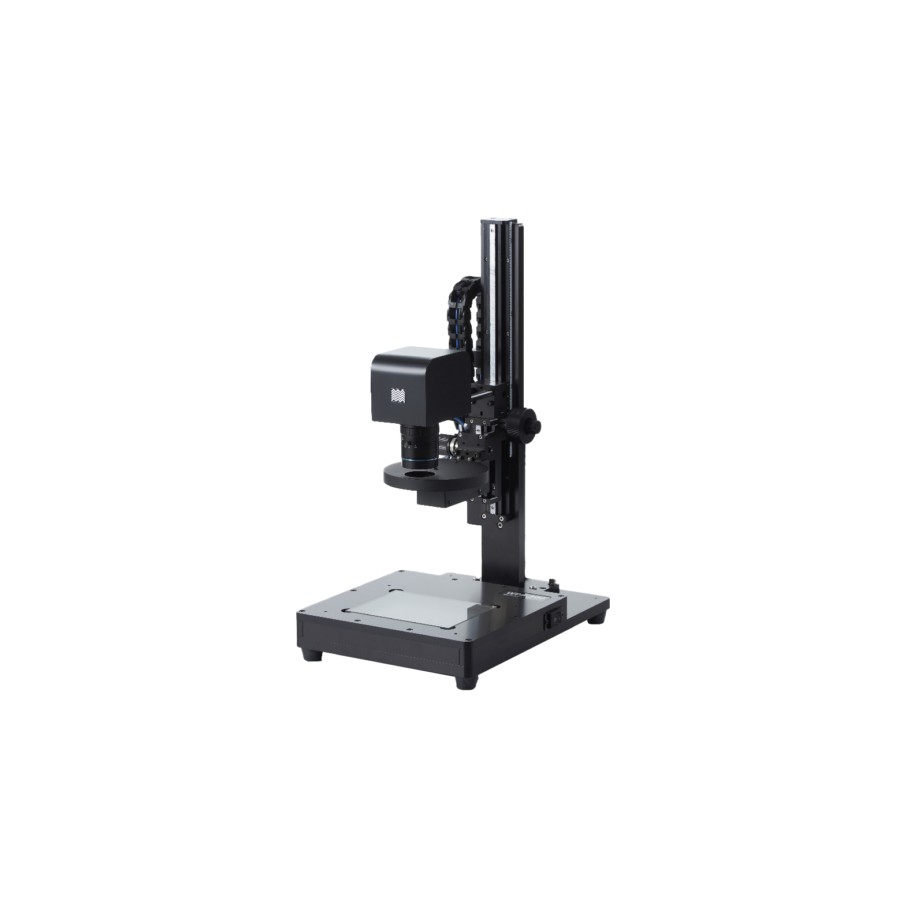

WPA-300 시리즈 고해상 복굴절·응력 측정 시스템
