비표준 현미경 부속품 세트
Custom Microscope Accessories
타사 제조사의 XY 스테이지, 대물렌즈 터렛, 삼안경통, 카메라 렌즈 등을 자체 제작 현미경 본체에 연결하는 더브테일 어댑터 및 광차단 부속품 모음입니다.
주요 특징
- 어댑터 장착 암, 수 더브테일 헤드: Ø106.9mm, α=60°; Olympus U-SV 시리즈 XY 스테이지에 사용; OPH95-LM 시리즈 레일 승강 슬라이드 세트에 직접 장착 가능
- 대물렌즈 터렛을 커스텀 현미경 본체에 장착
- Olympus(예: U-6RE, U-5RE-2) 또는 동일 더브테일 규격의 타사 대물렌즈 터렛과 호환
- 자체 제작한 광학계를 타사 제조사 생산 대물렌즈 터렛과 확장 연결
- Oeabt 시리즈 슬리브 및 케이지 부품을 현미경 이미징 시스템으로 다양하게 확장

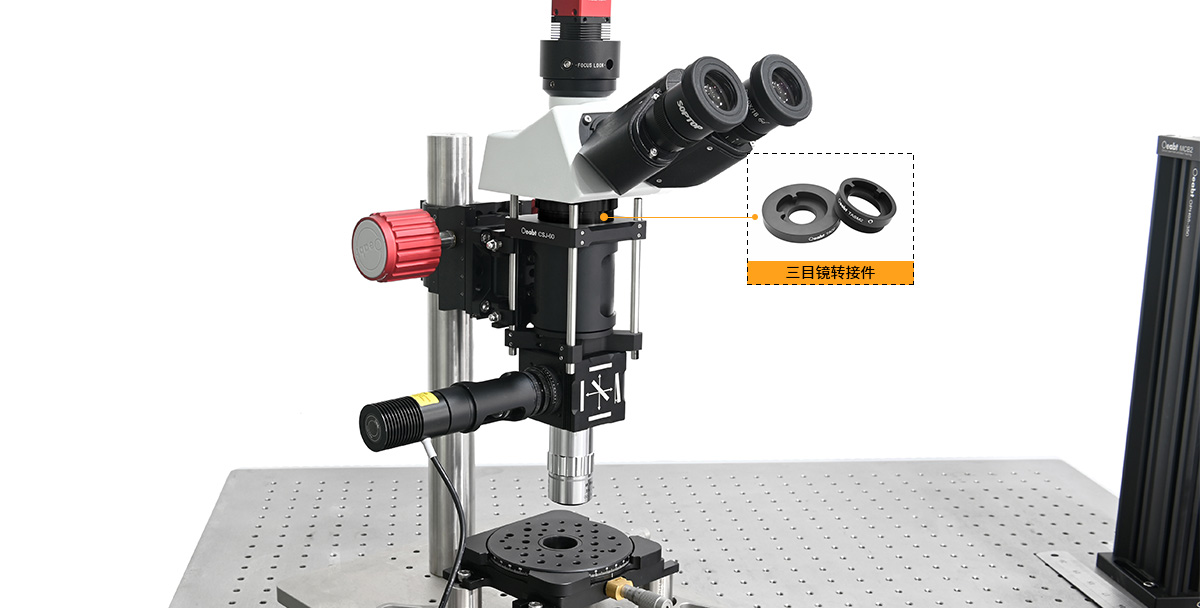

- 삼안경통을 커스텀 현미경 본체에 장착
- 자체 제작한 광학계를 Sunny Optics 또는 타사 제조사 생산 삼안경통과 확장 연결
- 더브테일 구조 설계로 기계적 설치와 광학 포트 정렬이 용이
- 카메라 렌즈를 커스텀 현미경 본체에 장착
- 후단 어댑터 플레이트를 Ø1.5인치 접속봉 또는 66mm/95mm 레일 본체에 장착 가능
- 두 가지 렌즈 구경 선택 가능
- PTFE 벨로우즈 튜브
- 관로 사이 간격을 밀봉해 차광 광경로 형성
- CBH1은 Ø1인치 슬리브 시스템, CBH2는 Ø2인치 슬리브 시스템에 적용
모델 구성
10개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| LMA95-Olympus | 204.2×110.0×19.9mm | 약 154,840원 | |

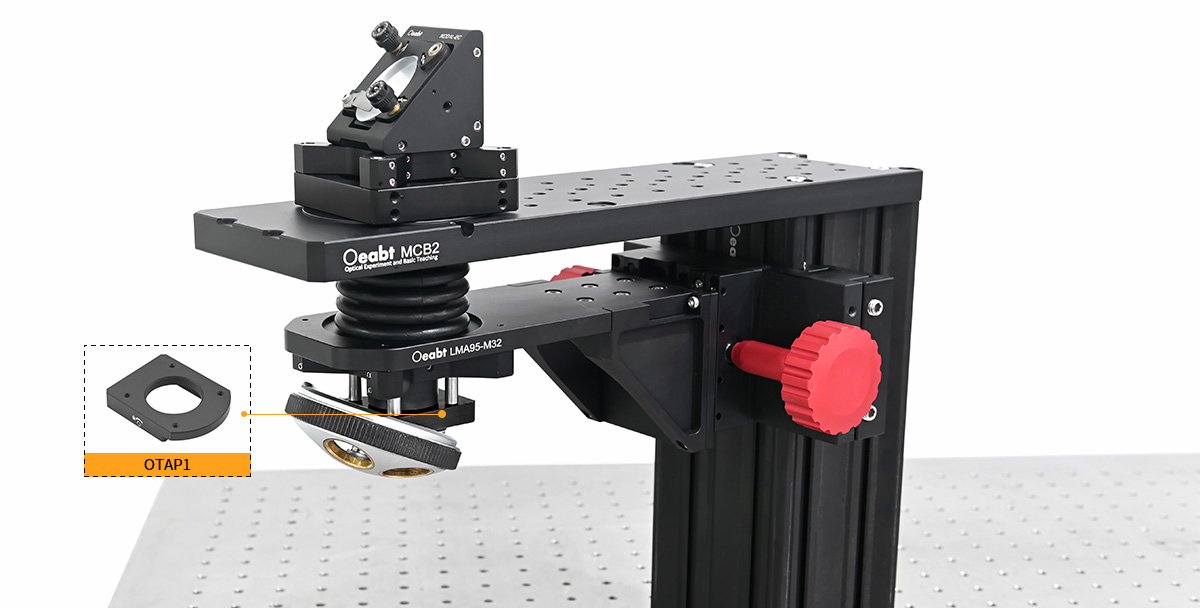

| OTAP1 | 51.5×40×9mm | 약 75,264원 | |

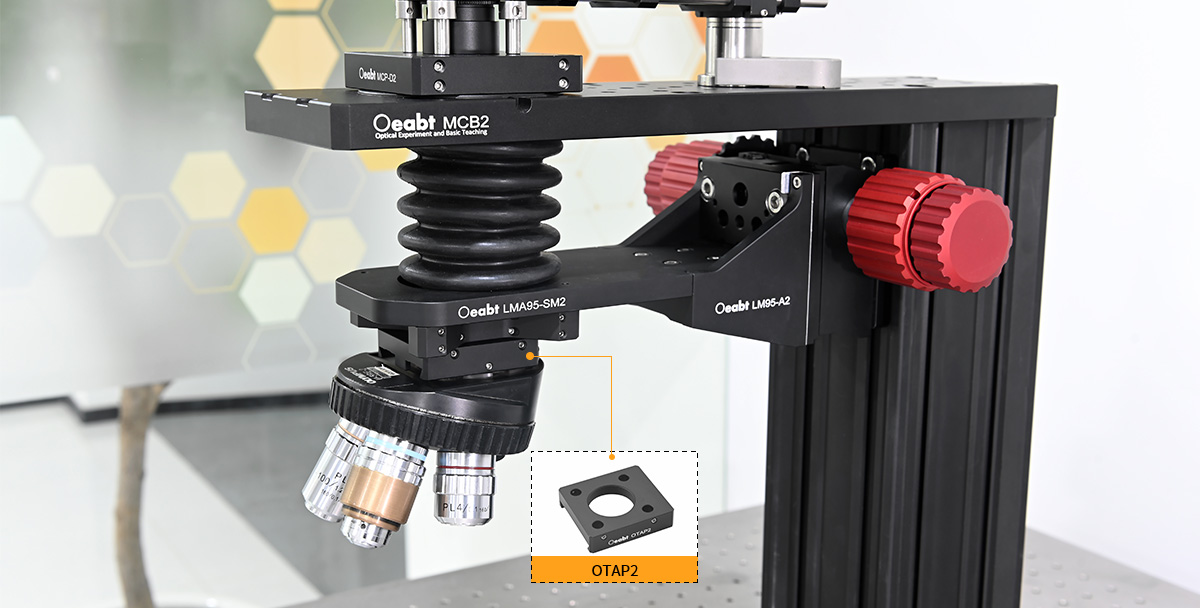

| OTAP2 | 51.0×46.0×12mm | 약 75,264원 | |
| TAD2 | Ø80.0×15.3mm | 약 70,560원 | |
| TASM2 | Ø56.0×20.3mm | 약 70,560원 | |

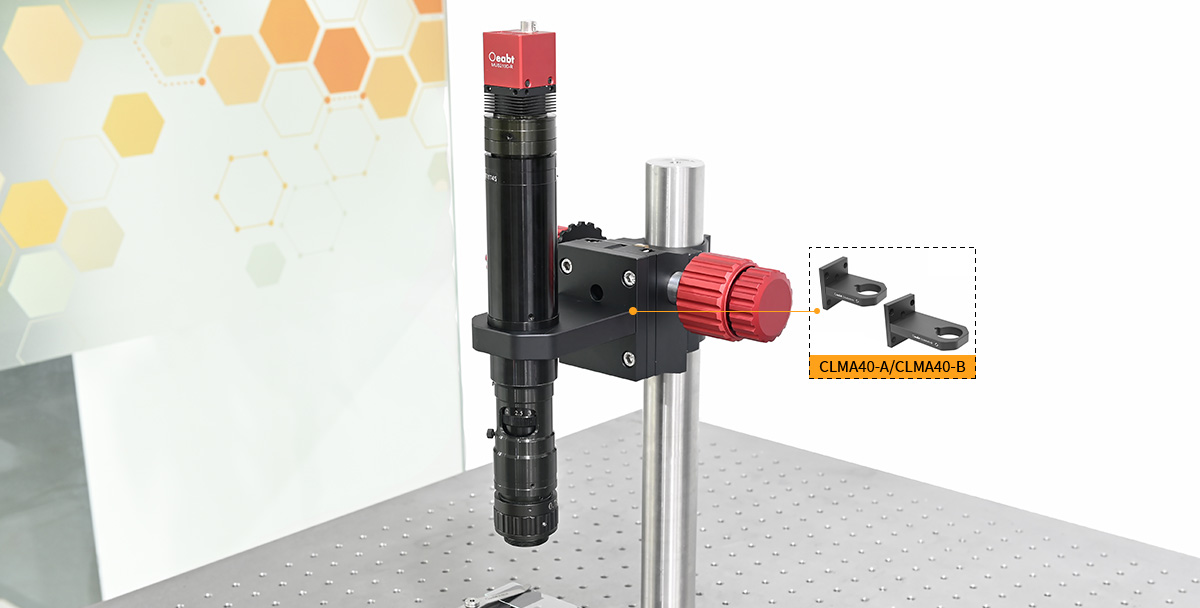

| CLMA40-A | 암축 길이: 75mm | 약 79,184원 | |
| CLMA40-B | 암축 길이: 105mm | 약 79,184원 | |

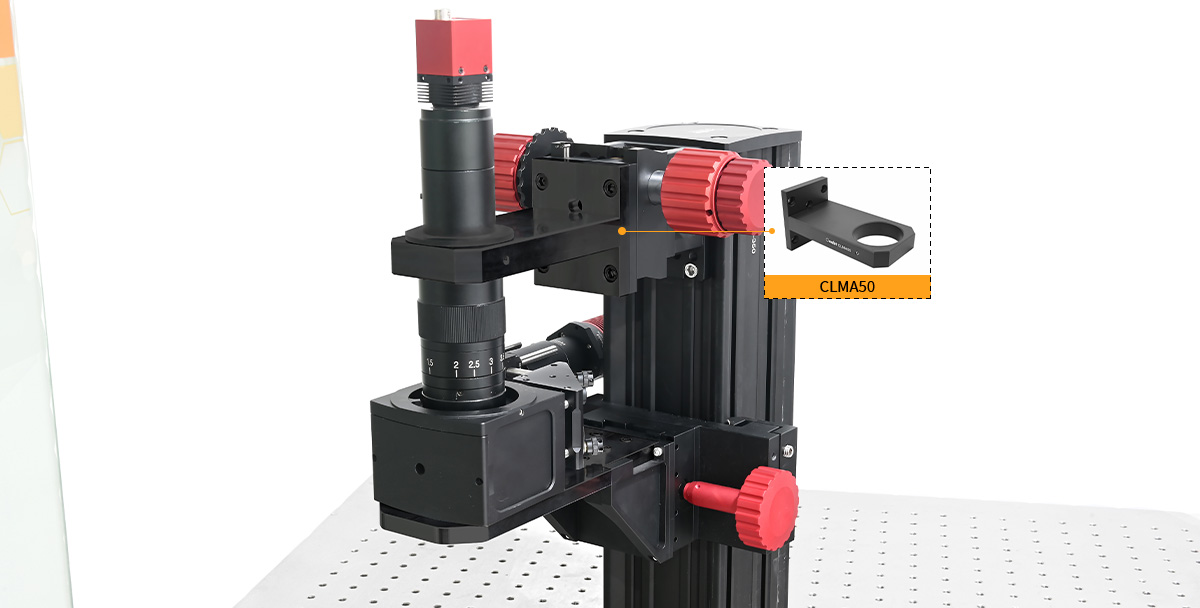

| CLMA50 | 암축 길이: 113.6mm | 약 86,632원 | |
| CBH1 | Ø39×85mm품절 | 약 31,360원 | — |
| CBH2 | Ø62×72mm | 약 33,712원 | — |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 규격(LMA95-Olympus) | 204.2×110.0×19.9mm |
| 더브테일 유형 | 【수형】Ø106.9mm, α=60° |
| 통광 구경 | Ø67.0mm |
| 암 장착 | M4 카운터보어 6개, 간격 22.9mm |
| 중량(LMA95-Olympus) | 346.9g |
| 규격(OTAP1) | 51.5×40×9mm |
| 더브테일 유형(OTAP1) | 【암 홈】31.2×37.8mm, α=50° |
| 케이지 로드 장착 | 4-40 나사 4개, 간격 30mm |
| 중량(OTAP1) | 23.3g |
| 나사 종류(OTAP2) | SM1(1.035"-40) 암나사 |
| 재질 | 7075 알루미늄 합금 |
| 규격(TAD2) | Ø80.0×15.3mm |
| 더브테일 유형(TAD2) | 【수형】Ø51mm, α=60° |
| 나사 종류(TAD2) | SM1(1.035"-40) 암나사 |
| 중량(TAD2) | 92.5g |
| 접안렌즈 더브테일 인터페이스 | 【암 홈】Ø39mm, α=50° |
| 규격(CLMA) | 100.0×63.6×76.2mm |
| 장착 구경 | Ø39.8mm |
| 암축 길이 | 75mm |
| 중량(CLMA) | 293.5g |
| 나사 종류(CLMA) | M6 카운터보어 6개 |
| 규격(CBH1) | Ø39×85mm |
| 통광 구경(CBH1) | Ø22mm |
| 중량(CBH1) | 34.6g |
| 재질(CBH) | PTFE 테프론 |
