수동 조작 재물대 현미경 기본 플랫폼
Manual XY Stage Microscope Base Platform
양방향 와이어 구동 볼 베어링 방식의 수동 XY 재물대로, 78mm(X축)×54mm(Y축) 이동 범위와 좌/우수 조작 옵션을 제공하며 95mm 레일, 승강 초점조절 슬라이드 등과 조합한 완성형 세트도 선택할 수 있습니다.
주요 특징

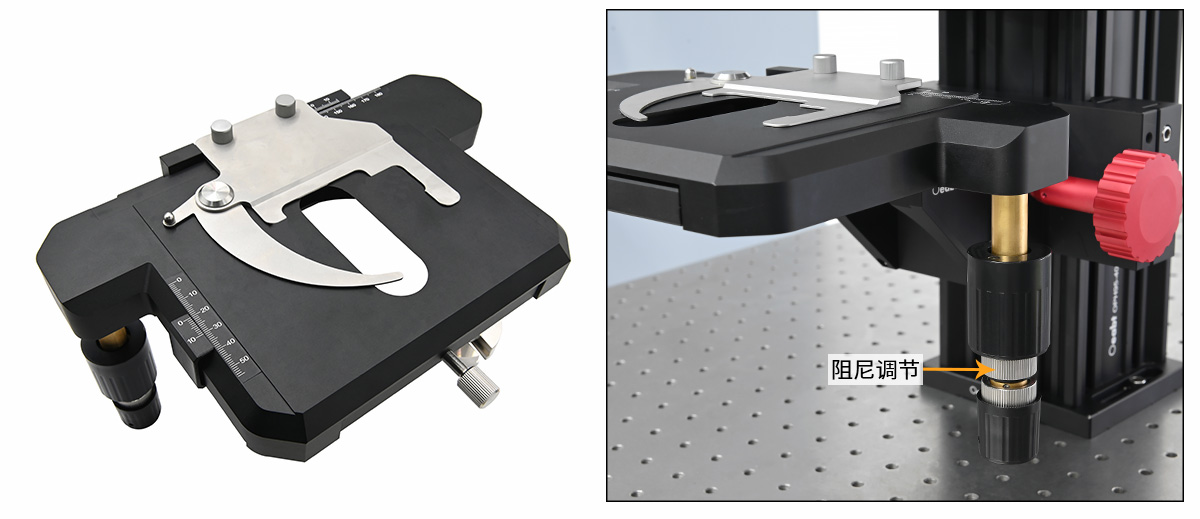

- 기계식 수동 구동, 양방향 와이어 전달 볼 베어링
- 고정밀 볼 베어링 전달 방식 채택, 매끄러운 이동과 걸림 없는 조작감
- XY축 이동 범위: 78mm(X축)×54mm(Y축)

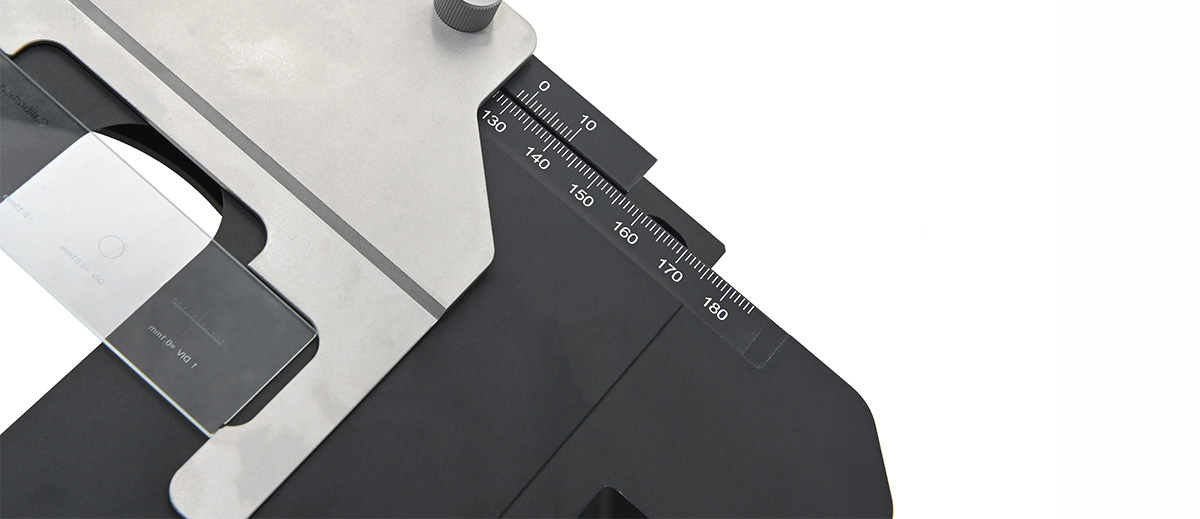

- 테이블면 눈금자 분도 1mm, 버니어 눈금 100μm

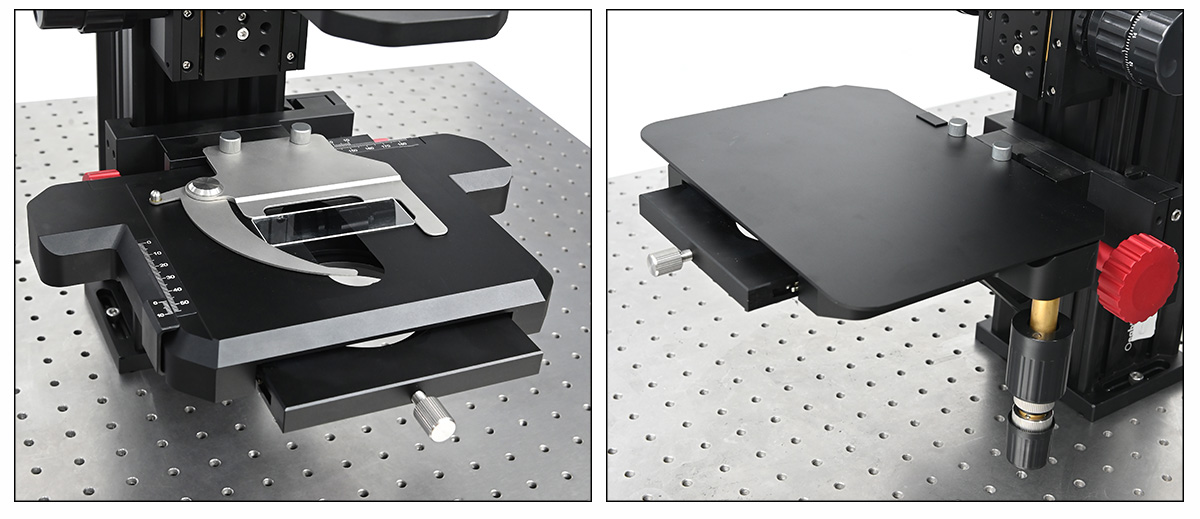

- S/N0009 시리즈는 탈착식 시편 홀더 내장, 표준 슬라이드(두께 약 0.8-1.2mm) 호환

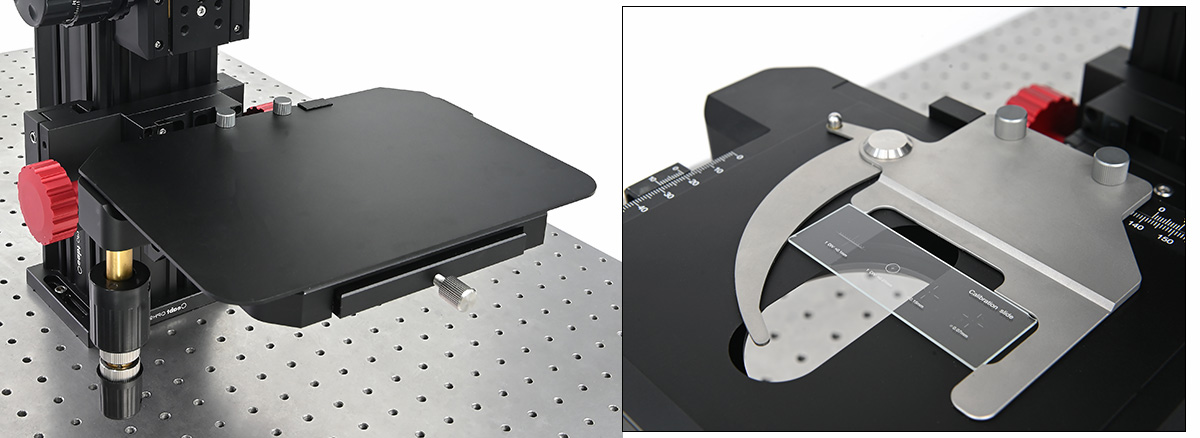

- S/N0010 시리즈는 탈착식 테이블판 포함, 테이블면 크기: 240×170mm
- 좌수·우수 조작 옵션 제공
- XYZ 3축 완성형 수동 현미경 기본 플랫폼 세트 제공
- 정밀 조정 최대 승강 행정 40mm, 분해능 2μm; 조 조정 승강 23mm
- 재물대 행정: 78mm(X축)×54mm(Y축), 테이블면 분도 1mm, 버니어 눈금 100μm
- 본체 레일 가장자리에서 196.5mm 떨어진 광경로 위치에서 승강 슬라이드 장착 암을 정렬
- 탈착식 시편 홀더 내장, 표준 슬라이드(두께 약 0.8-1.2mm) 호환
- 세트로 판매, 브레드보드와 플랫폼은 포함되지 않음
- 탈착식 테이블판 포함, 테이블면 크기: 240×170mm
- 표준 슬라이드(76×26mm, 두께 0.8-1.2mm)와 호환
- X축 부분의 두 손잡이 나사로 스테이지에 고정
- 탈착식 교체 부품, 별도 구매 가능
- 대형 테이블면: 240.0×170mm; X축 부분의 두 손잡이 나사로 스테이지에 고정; 탈착식 교체 부품, 별도 구매 가능
모델 구성
22개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| S/N0009-1 | 우수 조작 | 약 1,231,272원 | |
| S/N0009-2 | 좌수 조작 | 약 1,231,272원 | |
| S/N0010-1 | 우수 조작 | 약 1,120,336원 | |
| S/N0010-2 | 좌수 조작 | 약 1,120,336원 | |
| MCMP-S-350V | 350mm 레일, 우수계 | 약 5,482,512원 | — |
| MCMP-S-400V | 400mm 레일, 우수계 | 약 5,498,976원 | — |
| MCMP-S-500V | 500mm 레일, 우수계 | 약 5,553,464원 | — |
| MCMP-S-600V | 600mm 레일, 우수계 | 약 5,613,048원 | — |
| MCMP-S-350V | 350mm 레일, 좌수계 | 약 5,482,512원 | — |
| MCMP-S-400V | 400mm 레일, 좌수계 | 약 5,498,976원 | — |
| MCMP-S-500V | 500mm 레일, 좌수계 | 약 5,553,464원 | — |
| MCMP-S-600V | 600mm 레일, 좌수계 | 약 5,613,048원 | — |
| MCMP-T-350V | 350mm 레일, 우수계 | 약 5,371,576원 | — |
| MCMP-T-400V | 400mm 레일, 우수계 | 약 5,388,432원 | — |
| MCMP-T-500V | 500mm 레일, 우수계 | 약 5,442,528원 | — |
| MCMP-T-600V | 600mm 레일, 우수계 | 약 5,502,112원 | — |
| MCMP-T-350V | 350mm 레일, 좌수계 | 약 5,371,576원 | — |
| MCMP-T-400V | 400mm 레일, 좌수계 | 약 5,388,432원 | — |
| MCMP-T-500V | 500mm 레일, 좌수계 | 약 5,442,528원 | — |
| MCMP-T-600V | 600mm 레일, 좌수계 | 약 5,502,112원 | — |
| S/N0011 | 128.8×128.0×1.2mm | 약 182,280원 | |
| S/N0012 | 240.0×170.0×2.0mm | 약 71,344원 |
* 위 금액은 환율과 관세·부가세·배송 비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 플랫폼 크기 | 135×85mm |
| 이동 범위 | X축: 78mm, Y축: 54mm; 총 행정: 78×54mm |
| 눈금 분도 | 분도 1mm |
| 버니어 눈금 | 100μm |
| 최대 하중 | 2kg |
| 조작 방식 | 좌/우수 조작, X/Y축 동축 노브(상하 적층) |
| 더브테일 유형 | 【암 더브테일 홈】Ø108mm, α=60° |
| 재질 | 7075 알루미늄 합금 |
| 중량 | 1419.5g |
| 조합 세트 구성 | S/N0009 또는 S/N0010 재물대, OPH95-V 시리즈 95mm 레일, MCT-LMP2 초점조절 휠, LMP2-A 직각 브래킷, LMA95-M32 장착 암, ST-M32-RMS 어댑터, OPH95-LM1 초점조절 슬라이드, LMA95-Olympus 장착 암, OOP95-M 슬라이더 |
| 규격(S/N0011) | 128.8×128.0×1.2mm |
| 고정 크기 | 76×26mm, 두께 0.8-1.2mm |
| 재질(S/N0011) | 304 스테인리스 스틸 |
| 중량(S/N0011) | 136.4g |
| 규격(S/N0012) | 240.0×170.0×2.0mm |
| 테이블면 크기 | 240.0×170.0mm |
| 중량(S/N0012) | 213.1g |
