D1.2 시리즈 더브테일 어댑터
D1.2 Series Dovetail Adapter
Ø1.2인치 수 더브테일을 갖춘 어댑터 시리즈로, SM1 또는 C-마운트 수나사를 통해 과학연구용 카메라나 SM1 나사 부품을 장착할 수 있으며 더브테일 장착으로 최대 360° 회전 정렬이 가능합니다.
주요 특징
- 수 더브테일 Ø1.2인치(Ø30.5mm)

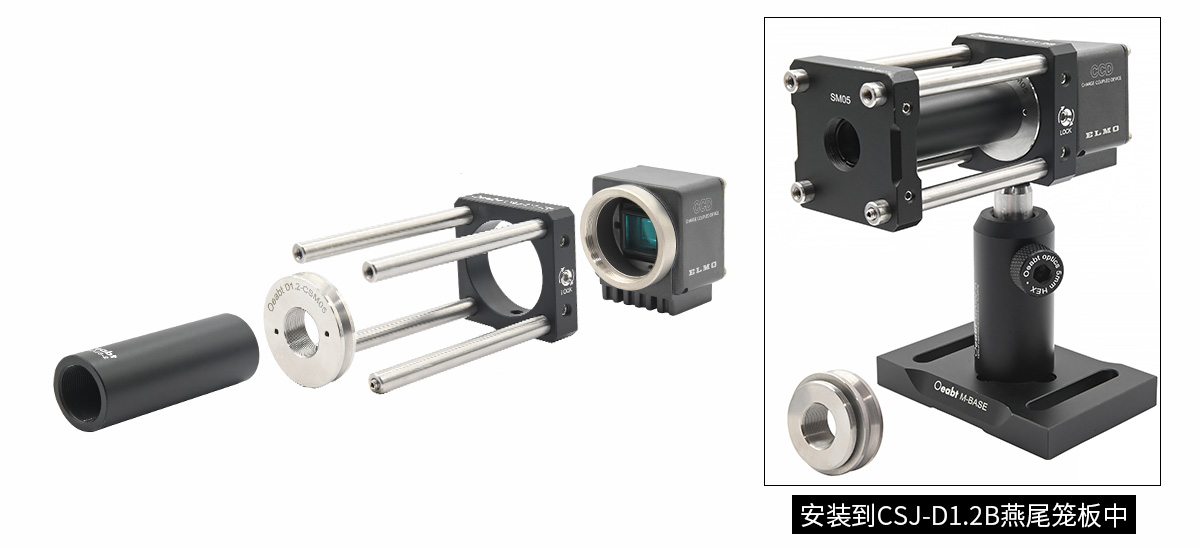

- 더브테일 케이지 플레이트 및 더브테일 슬리브와 호환, 광학계에 통합 가능
- SM1 또는 C-마운트 수나사 포함, 과학연구용 카메라나 SM1 나사 부품 장착에 사용
- 더브테일 장착으로 부품을 최대 360°까지 회전시켜 정렬 조정 가능
- 수 Ø1.2인치 더브테일 어댑터 고정용

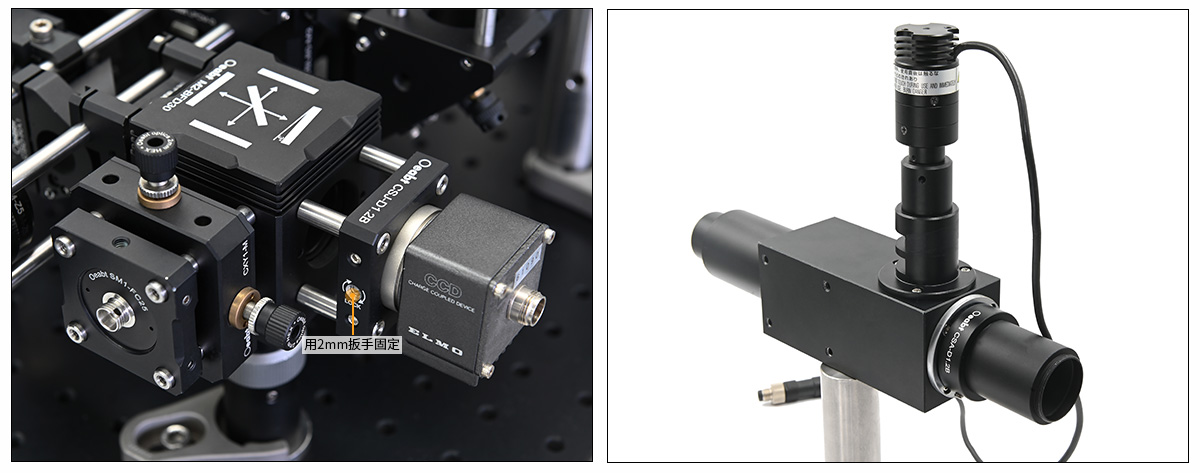

- 측면 고정 나사로 더브테일 위치 고정
- 30mm 케이지 시스템과 호환
- M4 나사 구멍으로 접속봉 장착
- Ø1인치 슬리브 시스템 및 기타 SM1 나사 부품과 호환

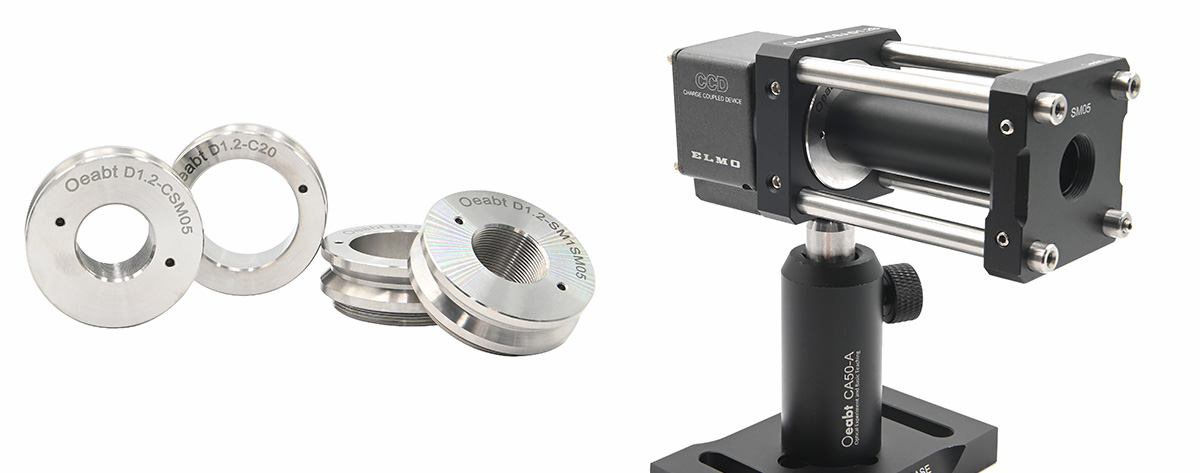

모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| D1.2-CSM05 | C-Mount 수나사 | 약 46,046원 | |
| D1.2-SM1SM05 | SM1(1.035"-40) 수나사 | 약 46,046원 | |
| D1.2-C20 | C-Mount 수나사 | 약 46,046원 | |
| D1.2-SM120 | SM1(1.035"-40) 수나사 | 약 46,046원 | |
| CSJ-D1.2B | 40.6×43.2×10.4mm | 약 28,314원 | |
| CSA-D1.2B | Ø36.8×15.9mm | 약 28,600원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 규격 | Ø30.5×11.4mm |
| 더브테일 유형 | 【수형】Ø1.2인치, α=60° |
| 재질 | 304 스테인리스 스틸 |
| D1.2-CSM05 | C-Mount(1.00"-32) |
| D1.2-SM1SM05 | SM1(1.035"-40) |
| D1.2-C20 | C-Mount(1.00"-32) |
| D1.2-SM120 | SM1(1.035"-40) |
| 규격(CSJ-D1.2B) | 40.6×43.2×10.4mm |
| 중심 구경 | Ø30.5mm 호환 |
| 관통 구멍 간격 | Ø6.02mm 4개, 간격 30×30mm |
| 중량(CSJ-D1.2B) | 22.1g |

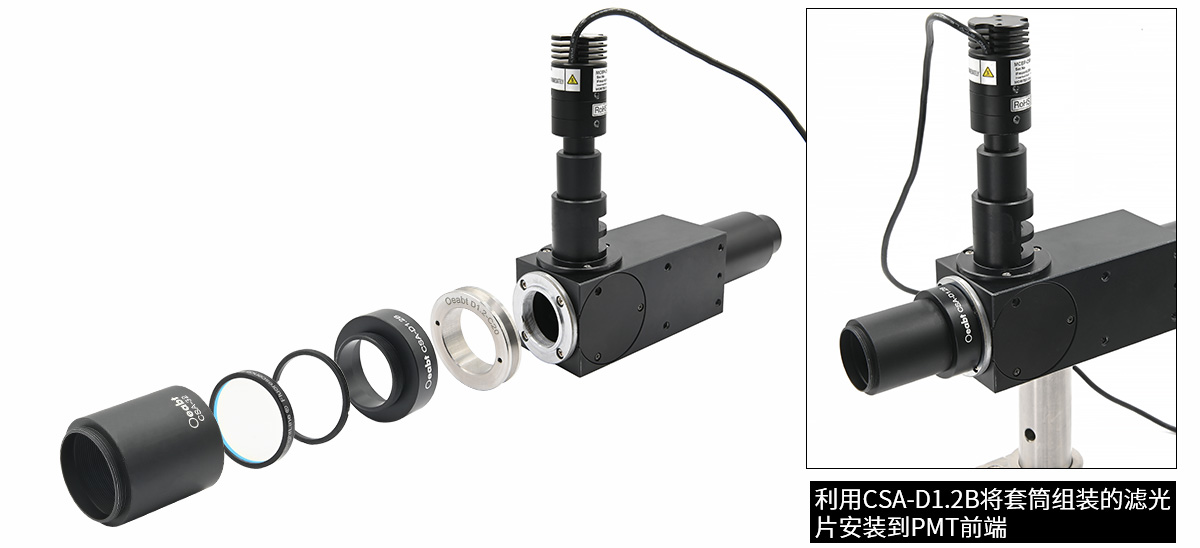

| 규격(CSA-D1.2B) | Ø36.8×15.9mm |
| 장착 구경 | Ø30.5mm |
| 나사 종류(CSA-D1.2B) | SM1(1.035"-40) 수나사 |
| 중량(CSA-D1.2B) | 12.2g |
