ECMP-V 시리즈 전동 현미경 기본 플랫폼
ECMP-V Series Motorized Microscope Base Platform

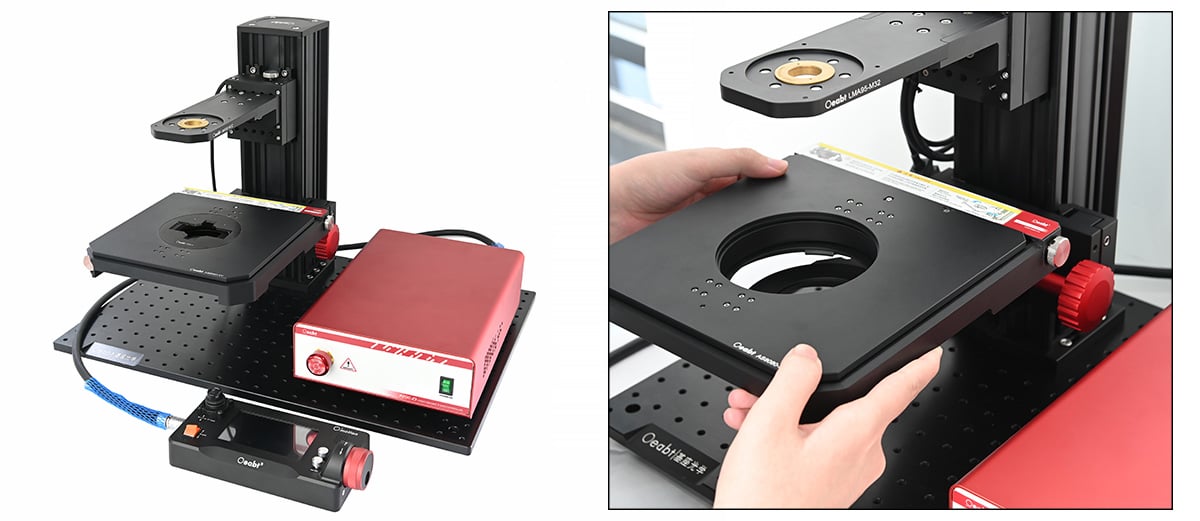

XYZ 3축 완성형 전동 현미경 기본 플랫폼으로, 최대 15mm 승강 행정, ±5μm 위치 결정 정밀도를 제공하며 XY 재물대와 전동 초점조절대, 95mm 레일 스탠드 등을 포함한 세트로 판매됩니다.
주요 특징
- XYZ 3축 완성형 전동 현미경 기본 플랫폼 세트 제공
- 최대 승강 행정 15mm, 위치 결정 정밀도 ±5μm
- 재물대 행정: 80mm(X축)×80mm(Y축), 위치 결정 정밀도 ±5μm

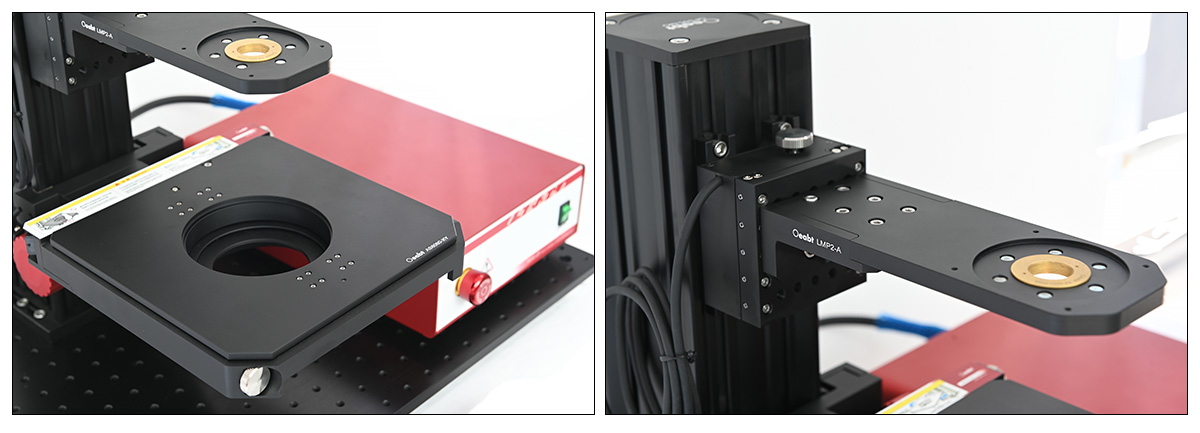

- 본체 레일 가장자리에서 196.5mm 떨어진 광경로 위치에서 승강 슬라이드 장착 암을 정렬

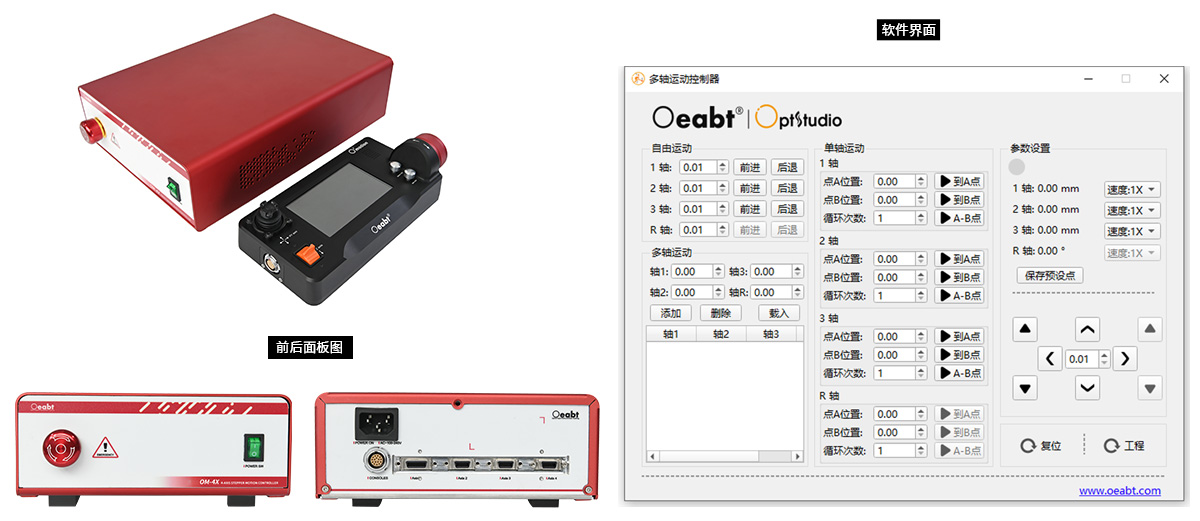

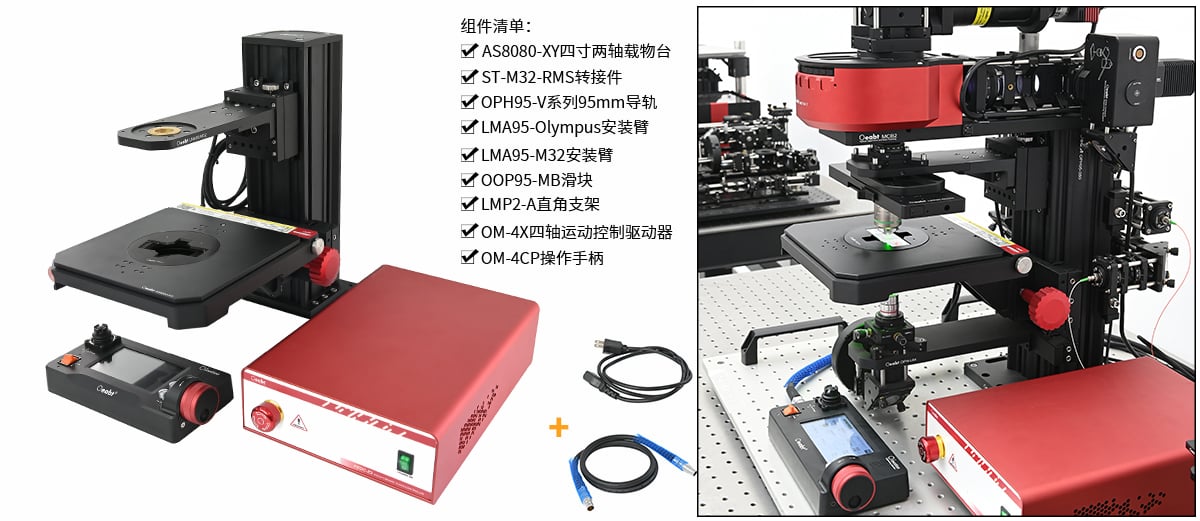

- 구성 목록: AS8080-XY 4인치 2축 재물대, LMTS-15G 전동 초점조절대, 4축(3+R) 운동 제어 시스템(OM-4X 드라이버 & OM-4CP 조작 핸들), OPH95-V 시리즈 95mm 레일, OOP95-MB 슬라이더, LMP2-A 직각 브래킷, LMA95-M32 장착 암, ST-M32-RMS 어댑터, OPH95-LM1 초점조절 슬라이드 세트, LMA95-Olympus 장착 암
- 세트로 판매, 브레드보드와 플랫폼은 포함되지 않음
- 구성 목록: AS8080-XY 4인치 2축 재물대, LMTS-15G 전동 초점조절대, 4축(3+R) 운동 제어 시스템(OM-4X 드라이버 & OM-4CP 조작 핸들), OPH95-V 시리즈 95mm 레일, OOP95-MB 슬라이더, LMP2-A 직각 브래킷, LMA95-M32 장착 암, ST-M32-RMS 어댑터, OPH95-LM1 초점조절 슬라이드, LMA95-Olympus 장착 암
상세 사양
| ECMP-350V | 350mm |
| ECMP-400V | 400mm |
| ECMP-500V | 500mm |
| 물렌즈 장착 | RMS(0.8"-36) 나사 |
| 레일 암축 | 196.5mm (레일 가장자리 기준) |
| 슬라이드 클램프 | 폭 26.4mm 미만, 길이 53mm~75.8mm 슬라이드 호환 |
| Z축 초점조절 | LMTS-15G 전동 초점조절대 |
| 최대 하중 | 1.5kg (장착 암 부착 시) |
| 수직 최대 속도 | 1.2mm/s (푸시로드 제어) |
| 점동 최소 속도 | ≤1μm (핸들휠 제어) |
| 최소 분해능 | ≤1μm (핸들휠 제어) |
| 양방향 반복성 | ±2μm |
| 반복 정밀도 | ±5μm |
| 백래시 | 0.01mm (스테핑 감속기 기어 간극) |
| 모터 유형 | 감속 스테핑 모터, 감속비 5.2:1 |
| 재물대 이동 범위(AS8080-XY) | |
| 재물대 최대 하중 | 3.2kg |
| XY축 속도 | 최고 속도(×8): 13mm/s; 최저 속도(×1): 1.625mm/s |
| 핸들휠 최소 분해능 | ≤2μm |
| 재물대 반복 정밀도 | ±5μm |
| 축방향 오차 | 0.02mm |
| 역방향 오차 | 0.01mm (스테핑 감속기 기어 간극) |
| 재물대 모터 유형 | 2상 스테핑 감속 모터, 감속비 5.2:1 |
| 추천 드라이버/컨트롤러 | O'motion 4축 운동 제어 시스템 |
