PA 시리즈 대면적 복굴절·응력 측정 시스템
PA Series Large-Area Birefringence Measurement System
판 단위의 넓은 면적을 한 번에 촬영해 잔류 응력 분포를 확인하는 구성입니다. 현미경 배율이 필요한 미세 영역 관찰에는 PA-micro가 적합합니다.
주요 특징
- 측정 대상 크기에 따라 표준(100×133mm)부터 초대형(260×480mm)까지 선택
- 1회 촬영으로 위상차 계산에 필요한 편광 정보를 직접 취득 — 인라인 검사 가능
- 위상차(nm)와 배향각(°)을 2차원 분포로 출력, 옵션으로 응력값(MPa) 환산

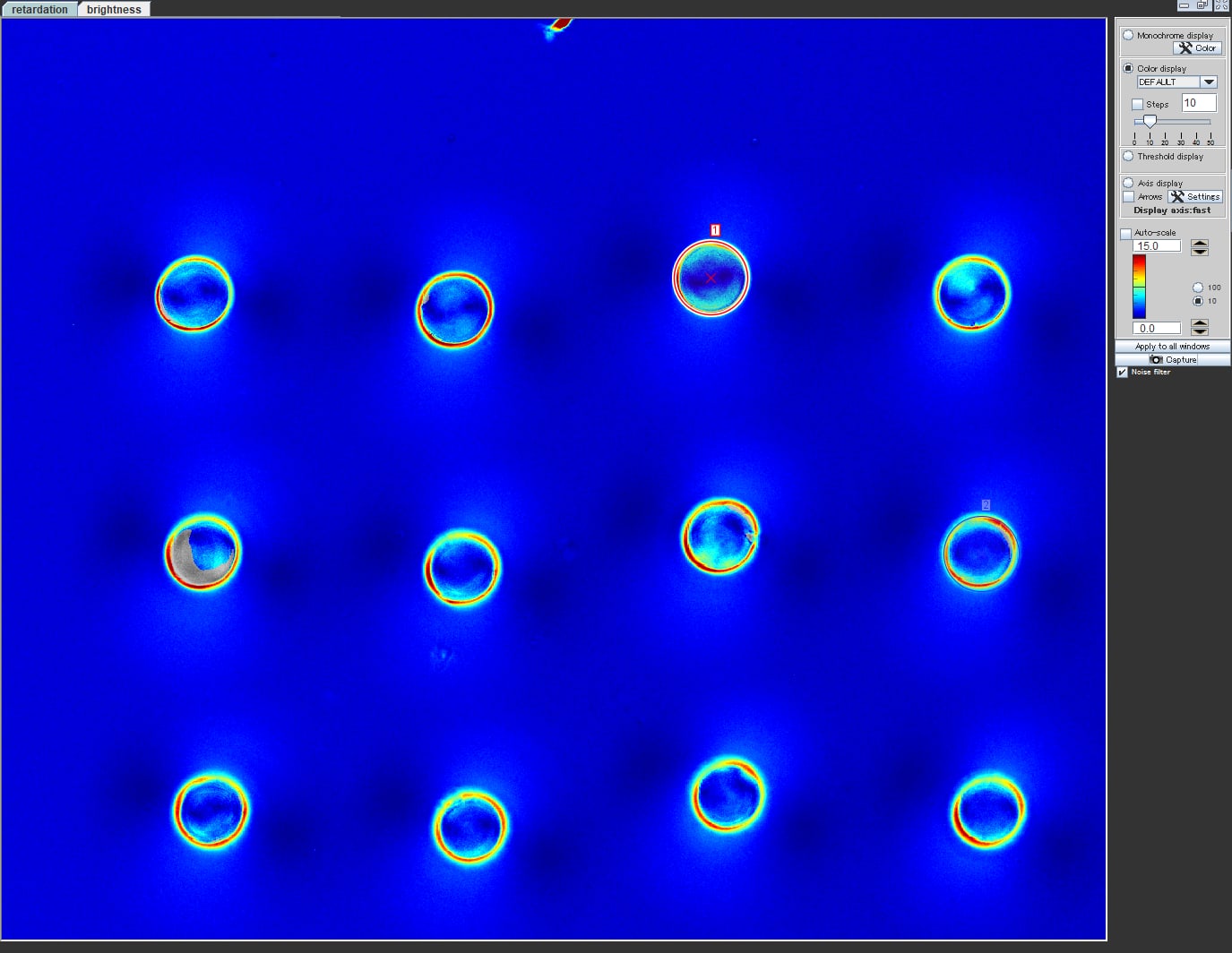

- 잔류 응력의 크기와 분포를 색으로 표시해 크랙·이물까지 한 번에 검지
- 양품·불량 자동 판정과 실시간 분석으로 검사 시간을 단축
모델 구성
5개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| PA-300 | 표준 타입 · 시야 30×36mm ~ 100×133mm줌 렌즈 사용 시 5.5×25 ~ 25×30mm | 문의 | — |

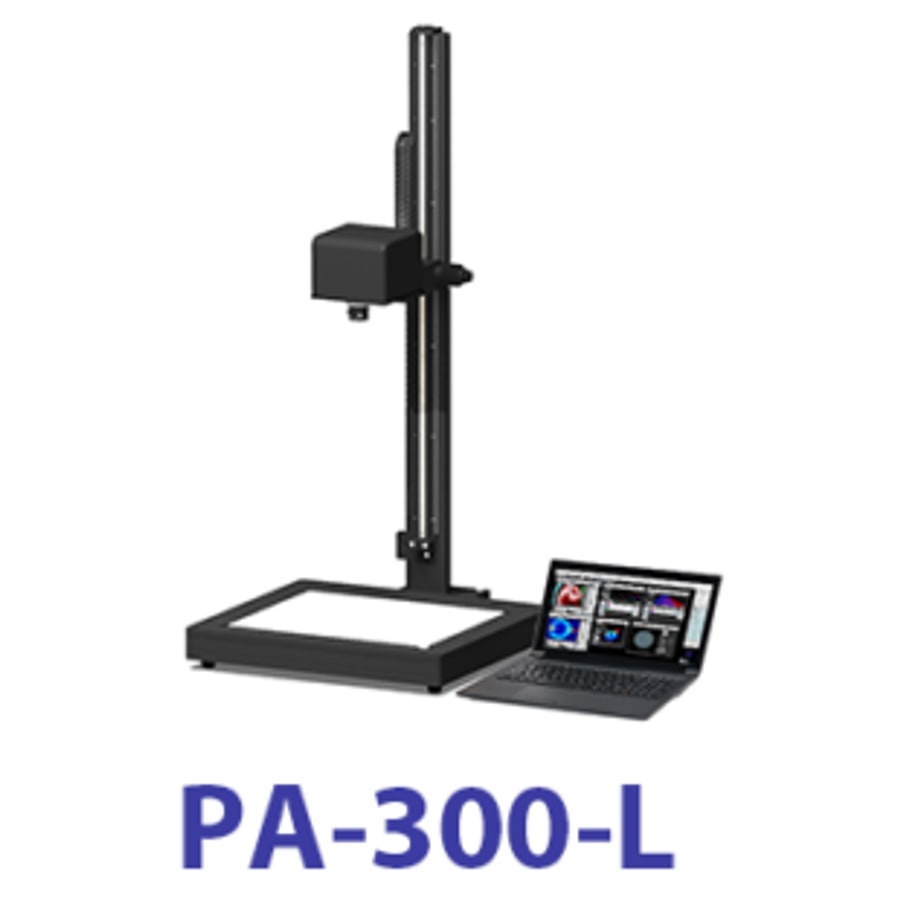

| PA-300-L | 대형 타입 · 시야 37×44mm ~ 240×320mm줌 렌즈 사용 시 5.5×25 ~ 25×30mm | 문의 | — |

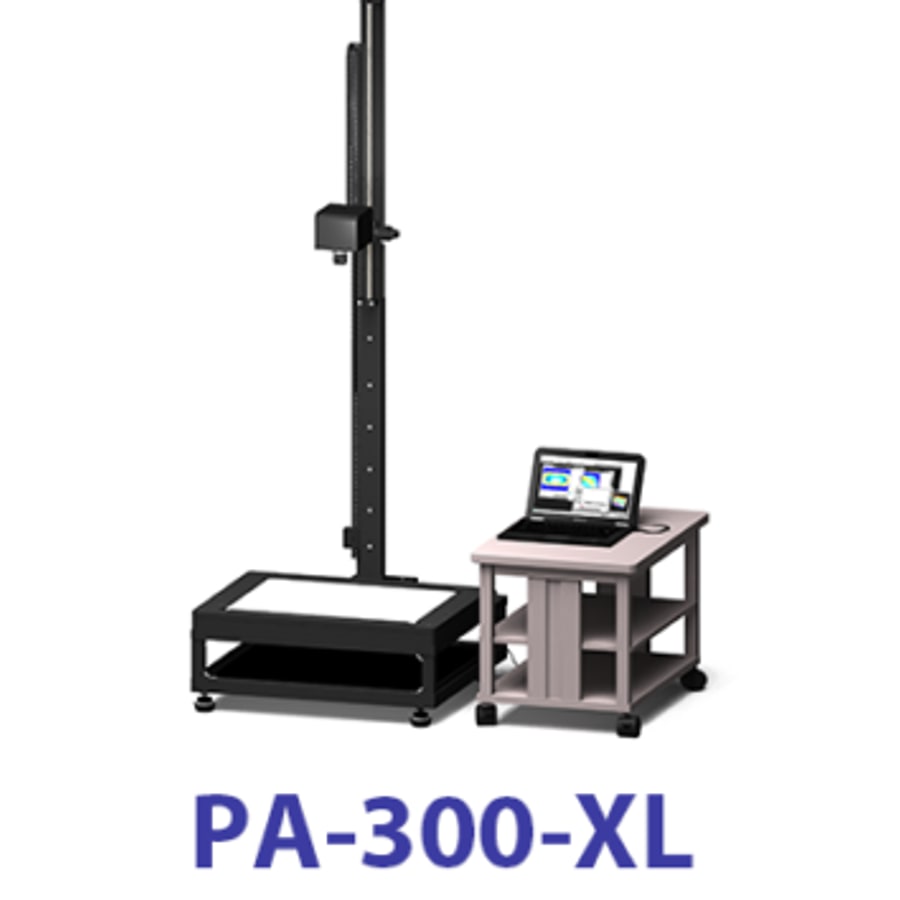

| PA-300-XL | 초대형 타입 · 시야 242×290mm ~ 260×480mm줌 렌즈 미지원 | 문의 | — |

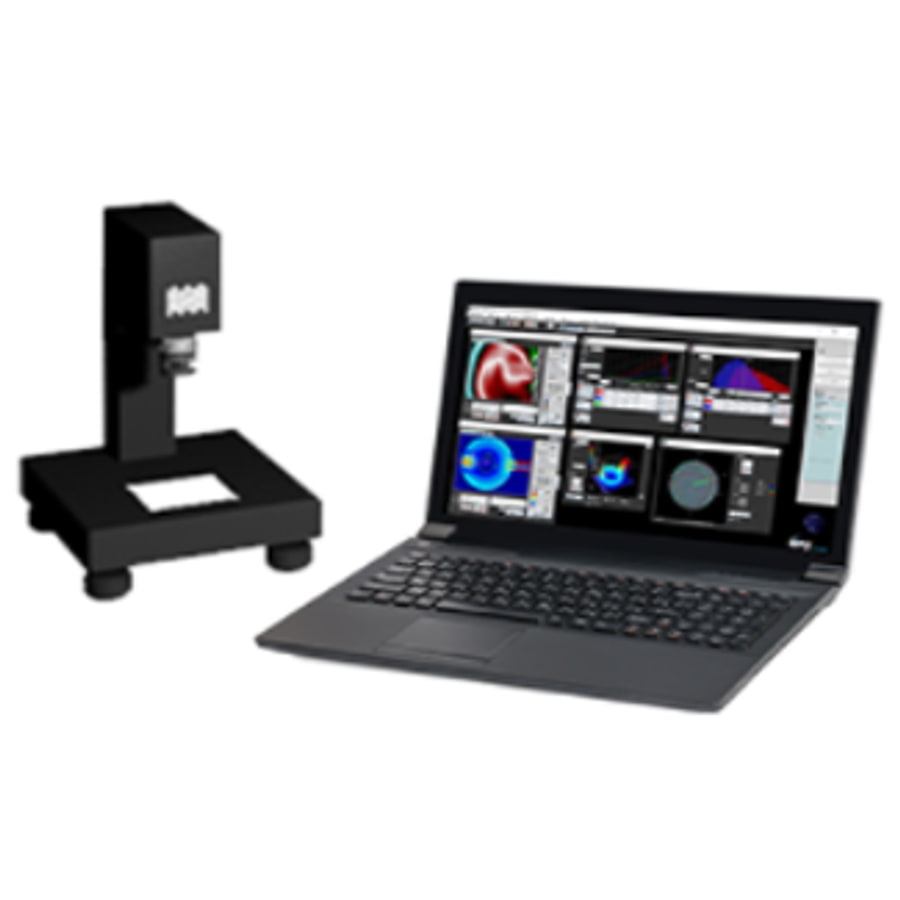

| PA-300-MT | 소형 타입 · 시야 140×170µm ~ 약 3.5×4.2mm줌 렌즈 사용 시 7×8.4 ~ 20×20.4mm | 문의 | — |
| PA-300-S | 헤드 단품기존 장치에 조립해 사용하는 구성 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 측정 방식 | 편광 이미지 센서 (0°·45°·90°·135° 4방위 편광자) |
| 출력 항목 | 위상차(nm), 배향각(°), 응력(MPa · 옵션) |
| 측정 범위 | 0~130nm |
| 반복 재현성 | σ < 1.0nm |
| 복굴절 화소수 | 2056 × 2464 (약 500만 화소) |
| 측정 파장 | 520nm |
| 인터페이스 | GigE (카메라 신호) |
| 소프트웨어 | PA-View |
