FB204·FB205·FB206·FB212 스테이지 포커싱 마운트
FB204 / FB205 / FB206 / FB212 Stage Focusing Mount
Prior XY 스테이지를 얹은 채로 광학계를 Z축으로 올리고 내리는 수직 스테이지로, 반사광용(FB204·FB205·FB212)과 투과광용 광개구 사양(FB206)을 나눠 브레드보드 위 커스텀 현미경에 그대로 조립합니다.
주요 특징
- 정립 반사광 현미경용 FB204·FB205·FB212, 정립 투과광(낙사·투과 겸용) 현미경용 FB206

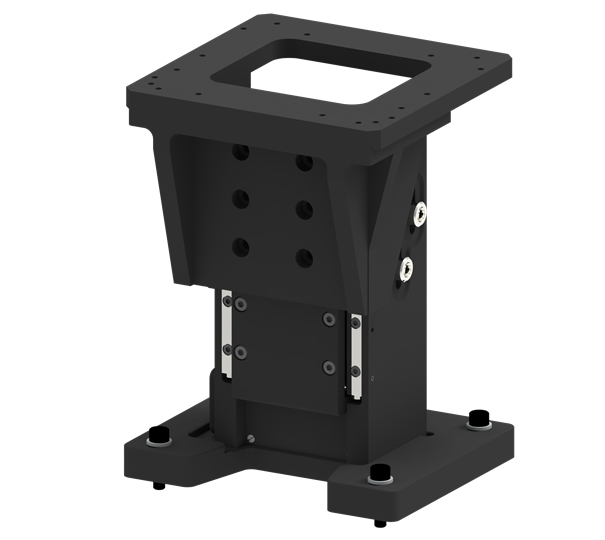

- FB204는 이동축과 일직선 장착으로 안정된 플랫폼과 최대 높이 확보

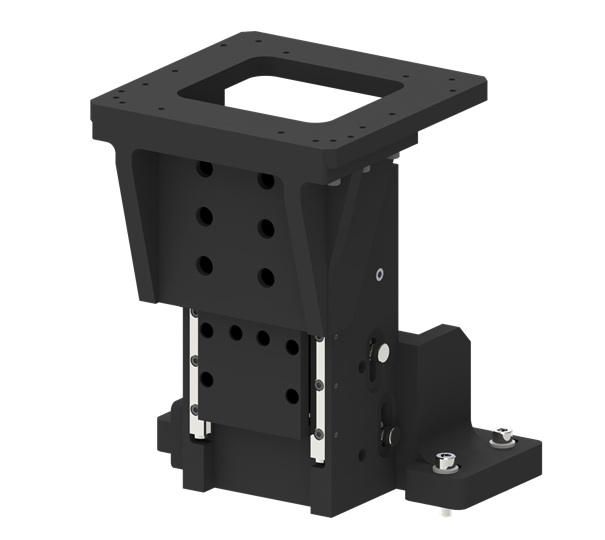

- FB205는 베이스를 이동축에서 오프셋해 공간이 좁은 커스텀 광학계에 통합

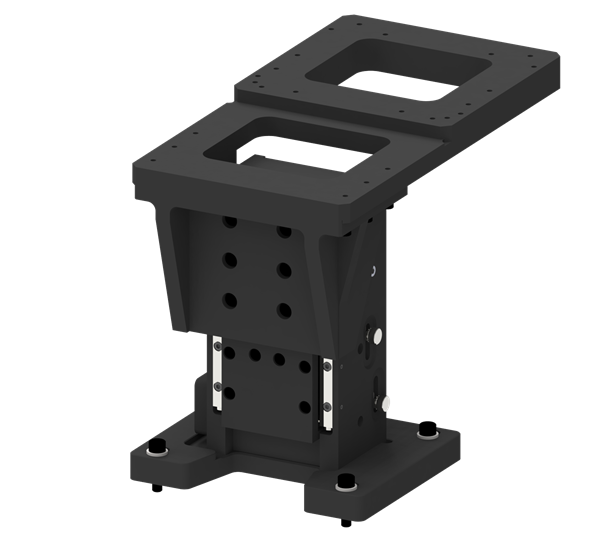

- FB206은 넓은 개구로 브레드보드 위 투과 조명(Diascopic) 광학계 구성 가능
- FB212는 인치·미터 브레드보드 장착 구멍 배열, 갠트리 광학계와 조합 용이
- ES111·H101A·H101N2F·H105/2U 등 Prior 스테이지 장착 패턴 대응
- 하중 용량 14kg — 무거운 시료나 대형 스테이지 대응
- E 사양은 리니어 인코더 내장으로 장거리 반복정밀도 강화
모델 구성
5개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| FB204 / FB204E | 반사광용 · 행정 38mm · 분해능 20nm · 반복정밀도 ±0.7µm · 진직도 ±3.5µm · 정확도 <5µm · 177×155×143mm이동축과 일직선 장착. E 사양은 0.1µm 인코더 | 문의 | — |
| FB205 / FB205E | 반사광용 · 행정 38mm · 분해능 20nm · 반복정밀도 ±0.7µm · 진직도 ±3.5µm · 정확도 <5µm · 180×163×144mm베이스 오프셋형. E 사양은 0.1µm 인코더 | 문의 | — |
| FB206 / FB206E | 투과광용 광개구 · 행정 38mm · 분해능 20nm · 반복정밀도 ±0.7µm · 진직도 ±3.5µm · 정확도 <5µm · 187×155×268mmE 사양은 0.1µm 인코더 | 문의 | — |
| FB212 | 반사광용 장행정 · 행정 50mm · 분해능 20nm · 반복정밀도 ±0.7µm · 진직도 ±4.6µm · 정확도 <6.5µm · 177×155×143mm · 인코더 없음 | 문의 | — |
| FB212E | 반사광용 장행정 · 행정 50mm · 분해능 100nm · 반복정밀도 ±0.3µm · 진직도 ±4.6µm · 정확도 <6.5µm · 177×155×143mm · 리니어 인코더 탑재 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 구동 방식 | 무백래시 순환식 볼스크류 (FB203 / FB203E / FB210 / FB210E 액추에이터 기반) |
| 행정 범위 | 38mm (FB204·FB205·FB206) / 50mm (FB212) |
| 속도 범위(최대 하중) | 1 - 14mm/s |
| 하중 용량 | 14kg |
| 케이블 길이 | 1m |
| 호환 스테이지 | ES111, H101A, H101N2F, H105/2U 등 Prior XY 스테이지 (역립용 커스텀 마운트 별도) |
