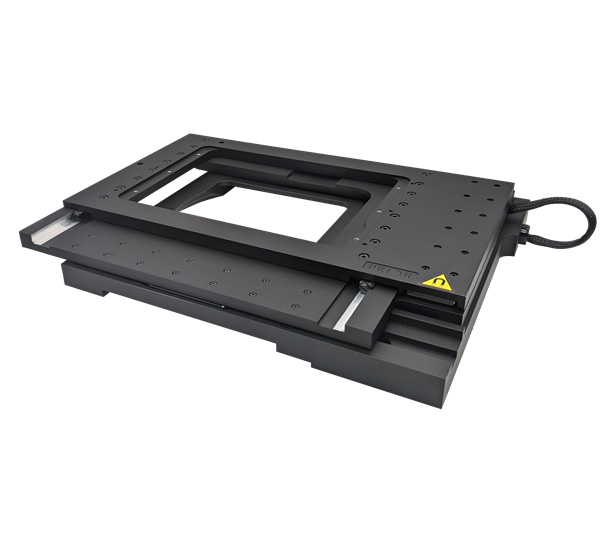

ProScan HLD117 시리즈 리니어 모터 전동 스테이지
ProScan HLD117 Series Motorized Linear Stage
볼스크류 대신 리니어 DC 서보로 구동해 120×80mm를 최대 300mm/s로 훑는 역립 현미경용 스테이지로, 양방향 반복정밀도 0.5µm를 유지하면서 스캔 시간을 줄입니다.
주요 특징
- 고정밀 리니어 DC 서보 구동 — 최대 속도 300mm/s
- 이동범위 120×80mm, 하중 6kg, 중량 7kg
- 분해능 0.05µm, 단방향 반복정밀도 <0.4µm, 양방향 <0.5µm
- 정확도 0.07µm/mm (전행정 <6.0µm)
- 0.05µm 인코더 탑재
- Evident/Olympus 역립 현미경용(HLD117IX)과 Nikon 역립 현미경용(HLD117NN)
- ProScan III 컨트롤러의 리니어 모터 사양(VLD31 계열)으로 제어
모델 구성
2개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| HLD117IX | Evident/Olympus 역립 현미경용 · 직각도 <40 arcsec | 문의 | — |
| HLD117NN | Nikon 역립 현미경용 · 직각도 <20 arcsec · 전행정 정확도 <5.7µm | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 이동범위 | 120×80mm |
| 하중 용량 | 6kg |
| 중량 | 7kg |
| 분해능 | 0.05µm |
| 단방향 반복 정밀도 | < 0.4µm |
| 양방향 반복 정밀도 | < 0.5µm |
| 정확도 | 0.07µm/mm (전행정 < 6.0µm, HLD117NN은 < 5.7µm) |
| 최대 속도 | 300mm/s |
| 구동 방식 | 고정밀 리니어 DC 서보 |
| 인코더 | 0.05µm |
