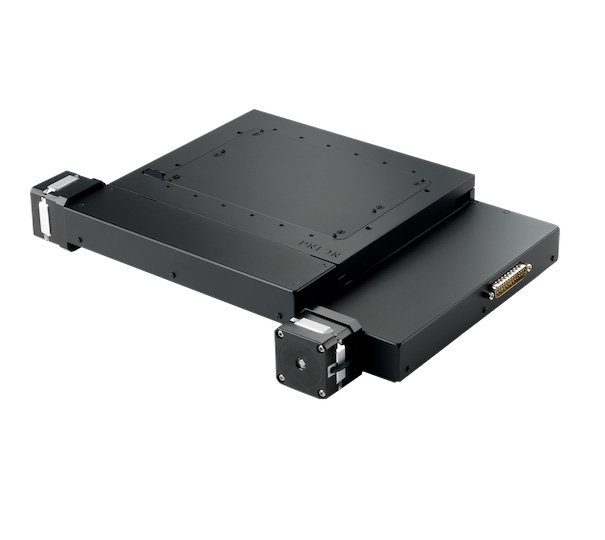

ProScan HT11 시리즈 중하중 산업용 전동 XY 스테이지
ProScan HT11 Series Heavy Duty Motorized XY Stage
하중 100kg을 받는 중하중 전동 XY 스테이지로, 108×108mm를 0.02µm 분해능으로 움직이며 경도 시험기나 대형 조립체를 얹는 산업 검사·전신 이미징에 씁니다.
주요 특징
- 하중 용량 100kg — 경도 시험 등 큰 압입 하중이 걸리는 용도 대응
- 이동범위 108×108mm, 분해능 0.02µm
- 단방향 반복정밀도 <0.6µm, 양방향 <2.5µm
- 최대 속도 30mm/s, 400스텝 모터 + 2mm 스크류 피치
- 상판 면적 300×300mm 또는 600×600mm 선택 (HT11 시리즈)
- 직각도 <40 arcsec
- OpenStand-L 대형 시료 플랫폼과 조합 (HT1111LC)
모델 구성
3개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| HT11300KTNL | 상판 면적 300×300mm · 중량 9.5kg | 문의 | — |
| HT11 시리즈 (600×600mm 상판) | 상판 면적 600×600mm · 중량 15.0kg원문 사양표에 상판 600×600mm 열만 있고 별도 모델 코드는 표기되지 않았다 | 문의 | — |
| HT1111LC | 경도 시험용 사양 · 중량 5kgOpenStand-L 조합 지원 | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 이동범위 | 108×108mm |
| 하중 용량 | 100kg |
| 분해능 | 0.02µm |
| 단방향 반복 정밀도 | < 0.6µm |
| 양방향 반복 정밀도 | < 2.5µm |
| 정확도 | 0.16µm/mm (전행정 < 16.0µm) |
| 직각도 | < 40 arcsec |
| 최대 속도 | 30mm/s |
| 모터 유형 | 400 스텝, 스크류 피치 2mm |
| 인코더 | 없음 |
