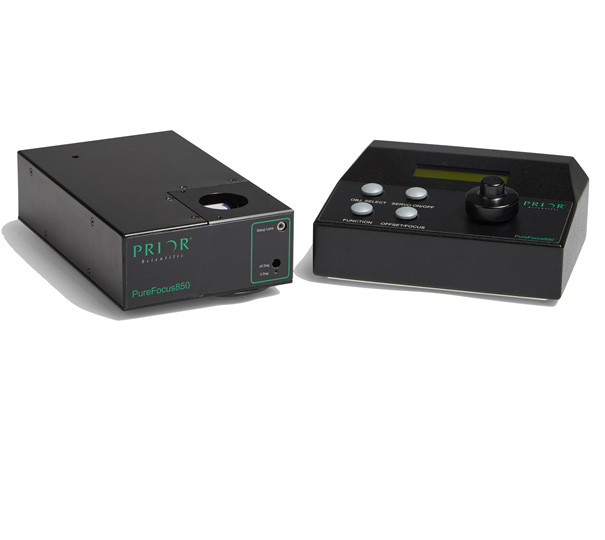

PureFocus850 레이저 오토포커스 시스템
PureFocus850 Laser Autofocus System
무한원 보정 광학계의 무한원 공간에 끼워 넣는 하드웨어 오토포커스로, 850nm 레이저로 시료 표면을 1kHz로 추종하며 초점 드라이브나 피에조를 실시간 구동해 장시간 스캔 중에도 초점을 붙잡습니다.
주요 특징
- 다양한 용도에 대응하는 빠른 자동 초점 복귀
- 스테퍼 모터 드라이버 내장, 0-10V 아날로그 출력으로 피에조 등 외부 액추에이터 구동
- 정립·역립 구분 없이 무한원 광학계에 장착
- 대물렌즈별 파라미터를 저장·호출해 다배율 운용 대응
- 용도에 맞춘 광학계 커스터마이즈 가능
- 850nm 동작 파장이라 일반적인 조명·이미징 파장과 간섭 없음
- 단독 장치로 운용하거나 제어 소프트웨어에 통합해 자동 이미징 시스템의 일부로 사용
- OpenStand 플랫폼, Queensgate 피에조 장치 및 타사 초점 액추에이터와 조합
모델 구성
2개 모델| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| PF850 | 표면 한 점 추종 (Point on surface tracking) | 문의 | — |
| PF850M | 표면 평균 추종 (Averaged surface tracking) | 문의 | — |
* 위 금액은 제조사가 공개한 정가입니다. 구성과 수량에 따라 달라지므로 문의해 주시면 견적을 드립니다.
문의사항 · dh_jang@bionlifescience.com
상세 사양
| 다이크로익 유효 구경 | Ø32mm |
| 레이저 파장 | 850nm |
| 레이저 광 출력 | < 0.77mW |
| 레이저 등급 | Class 1 |
| 초점 정밀도 | 피사계 심도(DOF)의 20% |
| 갱신 속도(일반) | 1kHz |
| 투과 파장 범위 | 365 - 800nm |
| 초점 포착 속도(Capture speed) | 5× 0.13NA < 30ms · 10× 0.4NA < 50ms · 20× 0.5NA < 60ms · 40× 0.95NA < 100ms · 100× 0.9NA < 1500ms |
| 초점 포착 범위(Capture range) | 5× 0.13NA ±15000µm · 10× 0.4NA ±3000µm · 20× 0.5NA ±1000µm · 40× 0.95NA ±500µm · 100× 0.9NA ±100µm |
| 레이저 모듈 중량 | 1.5kg |
| 호환 현미경 | Evident/Olympus BX·MX·IX 계열, Nikon LV·L·Ti 계열, Zeiss AxioSkop 40, Leica DM 계열, Prior OpenStand-U/M/L/V (기종별 어댑터 필요) |
